关于一个比较复杂系统的组态问题
112.95.251.214
发布于2014-04-15 17:36
57
0
标签：
如图：问题1:台压力机上有一个耦合器，说明书中写是用于连接2个dp网络冗余电源。问题是：为什么后3台压力机没有呢？同时还是没有明白这个耦合器的作用，取消它可以么？他是如何工作的呢?
问题2：每台压力机有2个诊断中继器，这个如何用？
问题补充：
4台压力机的组态。

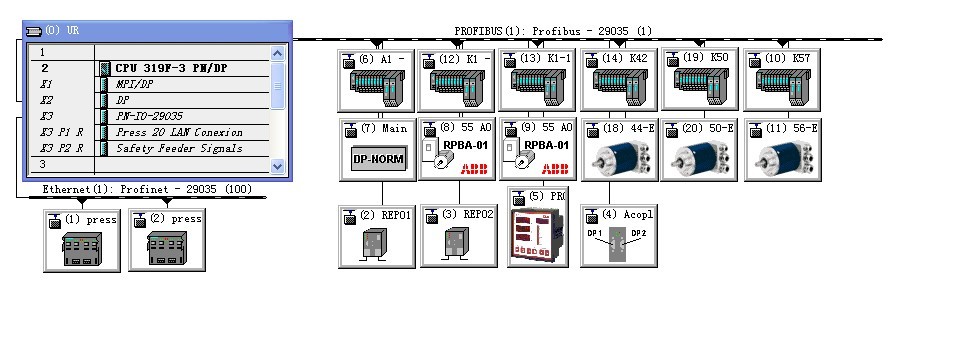

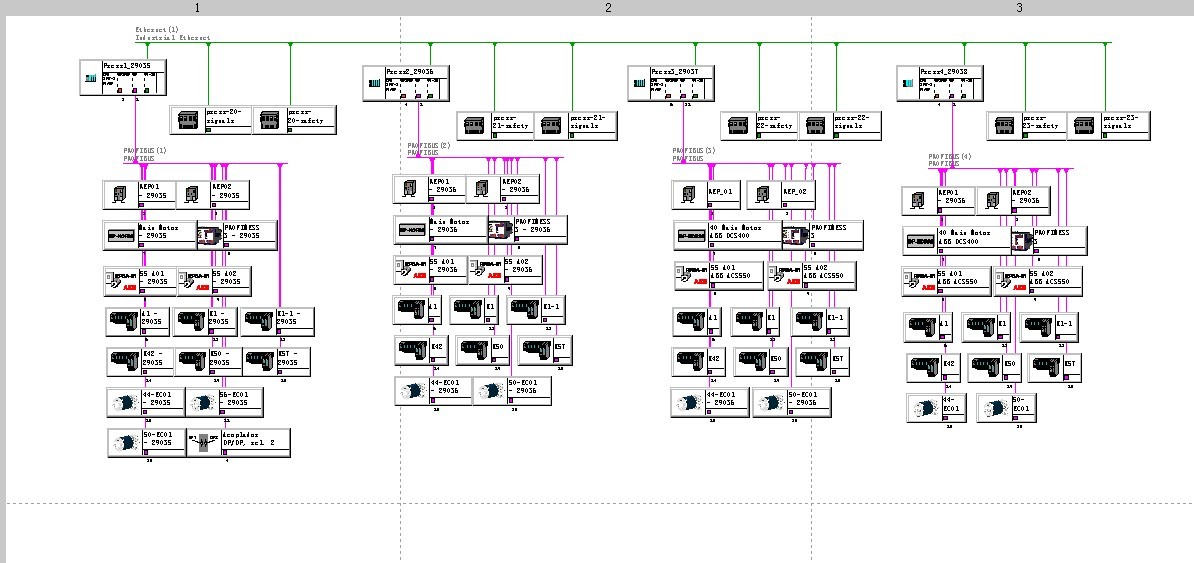

图片说明： 1，组态网络 2，组态 3，4台组态
佳答案
1、dp耦合器的作用是实现两个dp网络的通信，即如果两个dp网络各自有自己的主站和从站，此时如果他们之间要进行通信，就可以通过dp耦合器将这两个网络连接起来。相当于在两个网络中架设一个桥，这样两个网络就可以同喜了。
所以，要看一下这个dp耦合器是放在哪两个网络中间的，就知道它是什么作用了。
下载中心文档：
文档编号：a0301dp/dpcoupler使用快速入门
https://www.ad.siemens.com.cn/download/docmessage.aspx?id=3265&loginid=&srno=&sendtime=
2、诊断中继器除了具有普通中继器的中继功能外还可以诊断网络的物理连接，具体可以参考下载中心关于诊断中继器的文档。
a0282西门子诊断中继器使用说明
a0341通过step7读取诊断中继器的诊断信息
