第三方电路板卡的信号端子如何对接PLC
112.95.251.214
发布于2014-04-11 17:07
1
0
标签：
见附图，想问一下:
1.元件1和2是什么东西？1是三态门吗？2是光耦吧
2.输出端接5v的一个继电器，继电器的另外一段接5v地，可以吗？
3.一个技术员说上面的解法不好，是带负载了，让输出端接继电器，继电器的另外一段接+5v？
4.总感觉三极管上面应该加一个上拉电阻吧，直接接5v不对吧？

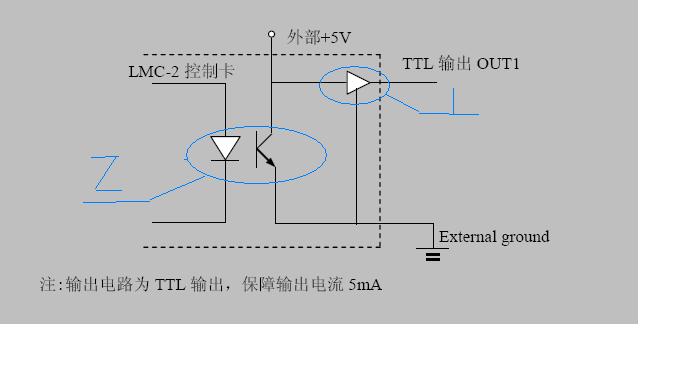

图片说明： 1，第三方电路板卡与继电器对接
佳答案
1.元件1和2是什么东西？1是三态门吗？2是光耦吧
元器件1相当于是个门电路.元器件2是个光电耦合电路.
2.输出端接5v的一个继电器，继电器的另外一段接5v地，可以吗？
因为它是个示意电路.无法确定它输出的是高电平还是低电平.
但可以如厂家所说输出接继电器,另一端接5v,假如不行可以试一下输出接继电器,另一端接0v.这样试是没问题的,因为不管怎么试,不会出现短路的情况.因为它已经过了继电器.楼主不必太纠结.
3.总感觉三极管上面应该加一个上拉电阻吧，直接接5v不对？
说得没错.应该有上接电阻,不然三极管导通时会出现短路的情况.但它只是个示意图.不必太在意.
