315-2dp 与et200 b 组网
112.95.251.214
发布于2014-04-11 17:06
23
0
标签：
活牛屠宰线，主控柜有tp170a.315-2dp.站号3.4.5.6的et200，现场有站号28.29.30的et200，314及313等。现求示意图电缆终端电阻开关位置！
问题补充：
315-2dpsf.busf灯亮.s7软件如何查看？

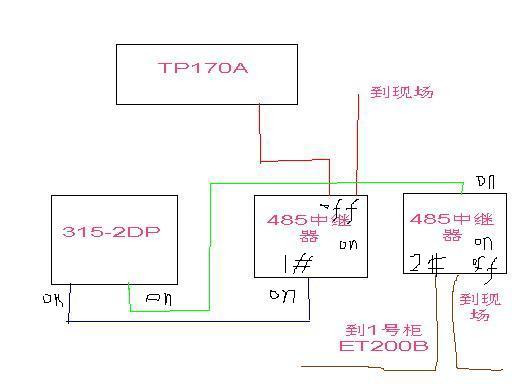

图片说明： 1，示意图
佳答案
说的问题不单是电缆终端，应包括315、313、314间的通讯，但profibus的特点是插头有进出两个口，有进有出，终端电阻为off，只用一根时接进，电阻为on。plc间的通讯有多种方式，典型的有主从、通过dp/dp耦合等，应根据具体情况定。
