6es7 1kf02-0ab0模块读数异常
林慧玲
发布于2014-04-10 17:51
119
0
标签：
刚调的设备发现6es71kf02-0ab0模块读数异常，该模块共使用了4个0~10v的通道，硬件组态选择e,0..10v,没有问题这4个通道分别连接两个压力传感器，两个变频器的ao信号，读到的数位压力信号ch1:300左右，压力信号ch2：300左右，ch3变频器ao信号：-32768ch4变频器压力信号：-32768，把chi的线拆掉一根还是显示300多，然后把ch3，ch4的信号负线都拆了4个通道都显示为0，然后把plc的m和变频器的负短接还是没效果，实在是没办法了，把模块上的线都拆了，单独连一个通道用一个0~10v的开关电源模拟，4个通道都读数正常，该怎么办，
佳答案
1、注意，连接电压和电流传感器时，请确保输入之间不超过允许的2v大共模电压cmv。互接相应的m-端子，可防止出现测量错误。

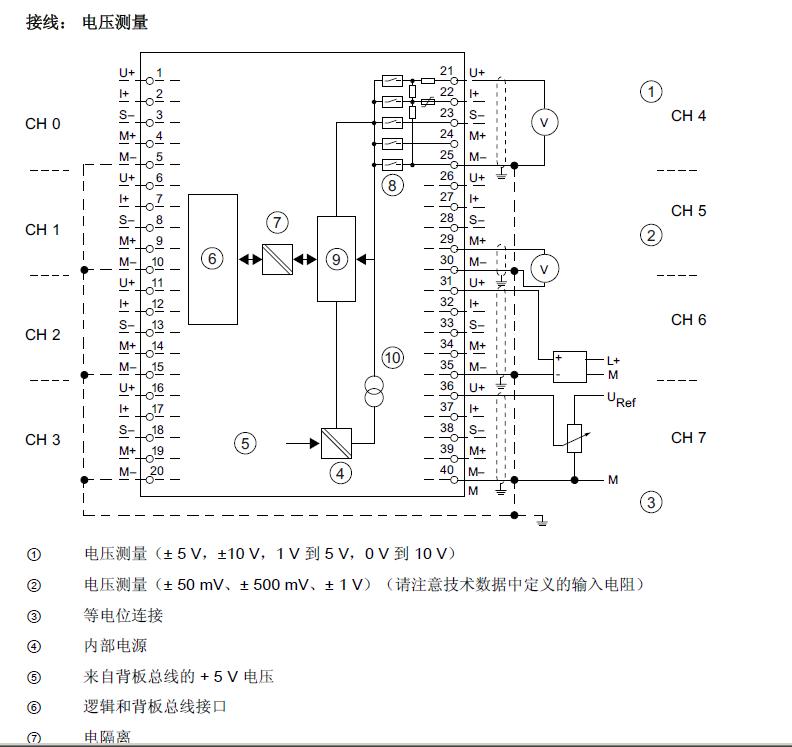

2、注意等电位接线、见上传图片。
3、如果上述方法还不能解决，建议加装信号隔离器。
