近看设备程序时，发现：

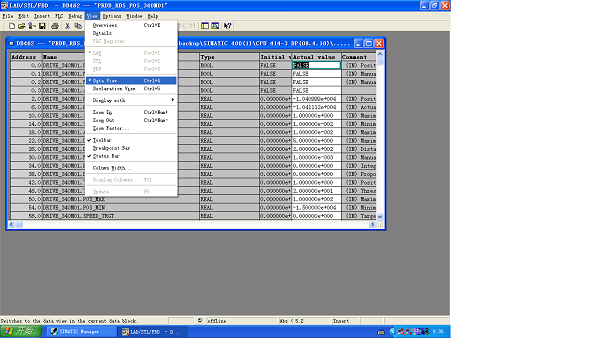

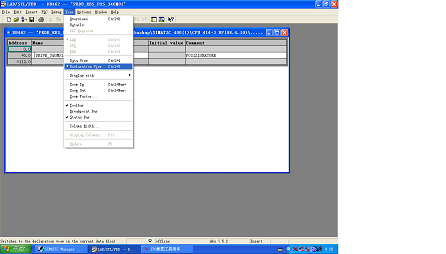

1：打开db462（db类型不是背景数据块），只有dbx0.0，然后直接大=dbx122.0，中间内容看不到（此时view-declaration），当选择view--dataview后内容能显示，但无法修改注释等（背景为灰色了）；想问当初编程人员如何写的，注释怎么搞进去的？
2：调用fc1002块时，输入端口i07地址为p#db462.dbx0.0，然后打开fc1002时（stl）发现有好几个地址不懂，例如i07.i016,这个指的是db462中的哪个地址？有位、字、双字，而且位没有连续写，难道是从dbx0.0开始数数，数到第16个？好像也不对，
问题补充：
补充下：db块类型为datablock，不是instancedatablock,由于还是没理解，上传一下公司程序部分截图
图片说明： 1，2 2，5.1 3，6.1 4，3 5，6.2 6，1 7，4 8，5.2
佳答案
从后一张图上可以看出，很明显数据类型是udt，符号名叫posit。
自己找下block里肯定有定义了udt的。
