wincc i/o域
林慧玲
发布于2014-04-09 17:57
1287
0
标签：
当将plcdb3.dbd4的值在wincc的i/ｏ域显示时，怎么显示不了。只能显示0，不会显示小数（例如4.5），但是已近将输出格式设置为999.999999了
问题补充：
变量类型是无符号32位的real性
佳答案
1.前题条件，在plc中必须先创建有该变量，（如煤气流量db3.dbd4，数据类型real）,并设置好通信使用的pg/pc接口。

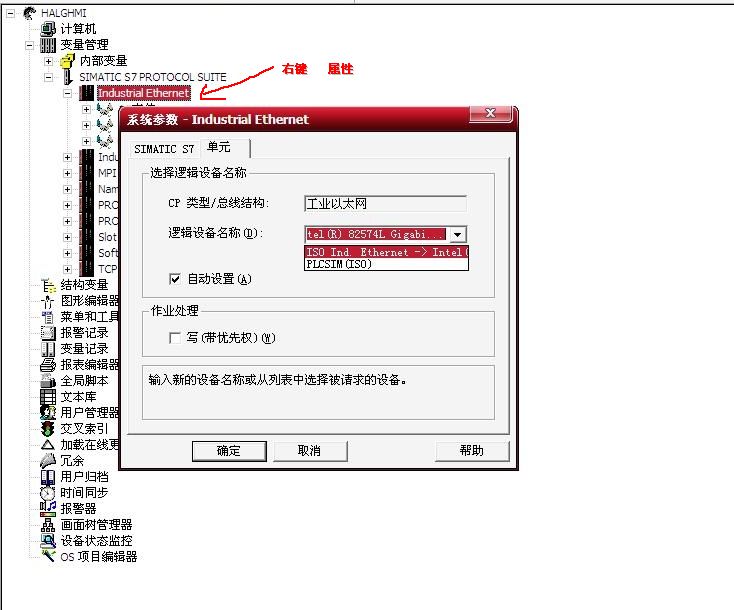

2.在wincc变量管理器中，所用的驱动程序中（如industrialethernet）,右键系统参数，出现系统参数对话框，点单元项选择逻辑设备名称：...然后确定。见图1

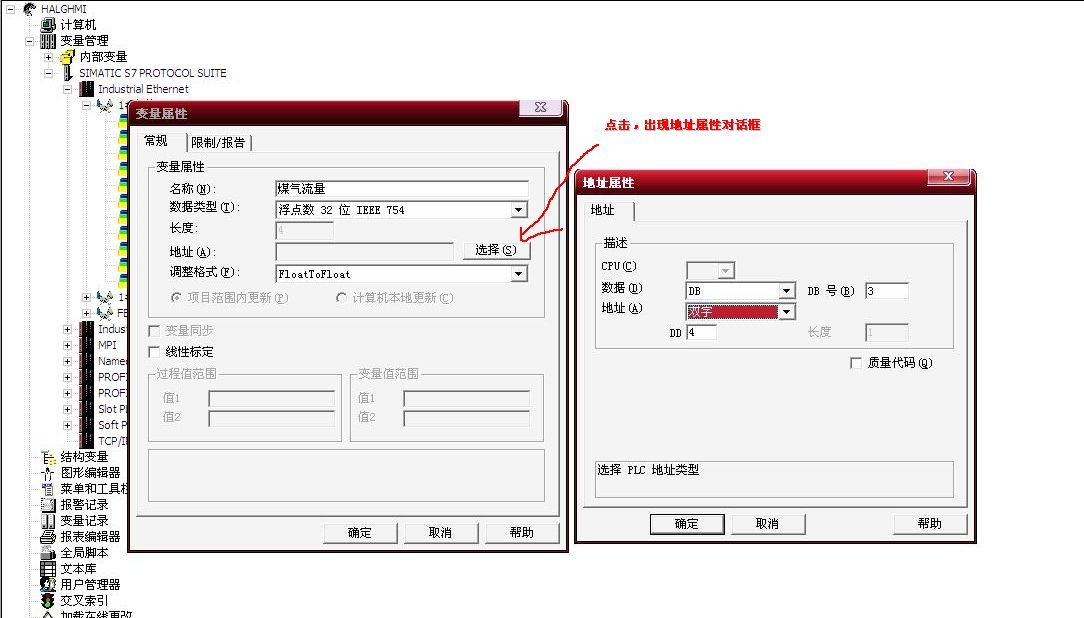

3.在使用驱动程序中，右键新建变量，（如名称为：煤气流量，数据类型:浮点数32位）地址处点击“选择”出现地址对话框，然后确定完成。见图2
4.在图形编辑器中，找开画面（或新建画面），右侧对象输出选项板里智能对象，插入一个“输入/输出域”，在i/o域组态对话框里，选择刚才新建的变量“煤气流量”更新时间250毫秒，类型输出，然后确定。见图3

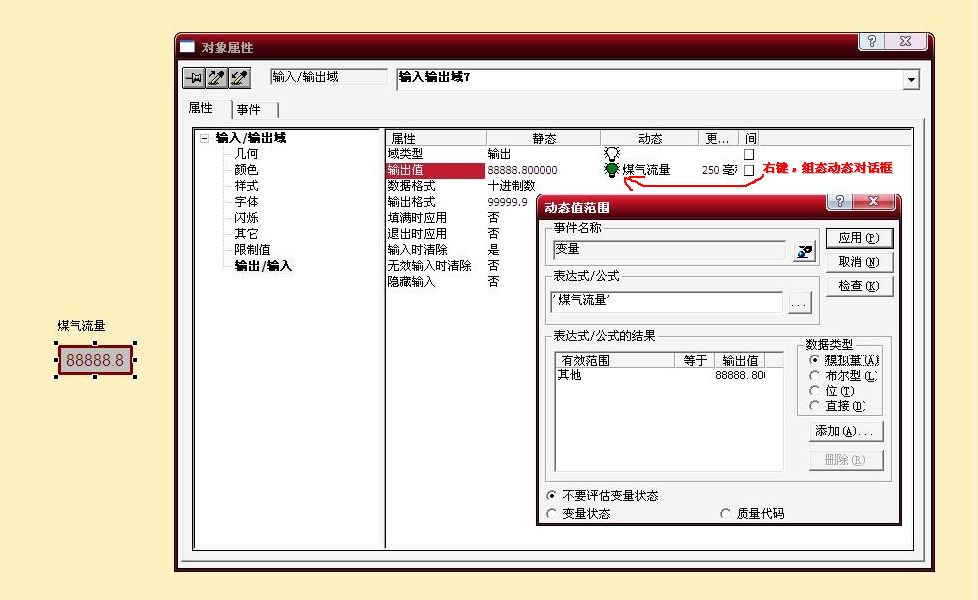

5.在“输入/输出域”右键属性出现对象属性对话框，见图4，在属性里输出/输入里，输出值动态灯炮上，右键选动态对话框，表达式/公式是刚才新建的变量“煤气流量”，数据类型模拟量。经上述操作就应该正常了，看看那一步弄的不对啦。
另外，在支持中心》在线学习园地》自动化技术》人机界面系统》simaticwincc下有个“wincc如何建立opc客户端连接”视频教程，里面有i/o域的讲解，可以在线学习一下。
https://www.ad.siemens.com.cn/service/elearning/cn/course.aspx?courseid=912
