s7-400报故障

林慧玲发布于2014-04-03 18:24 573 0 标签：

s7-400报cpu414-2dp查硬件组态报errorled(extf)这个是什么意识？帮忙解释，什么地方出错？，cp443-5ext和cp443-5ext（1）报故障，看图？但查两条之路dp网带的et200与变频器都无故障显示？故障究竟在哪？所带设备正常运转，什么原因？

问题补充：

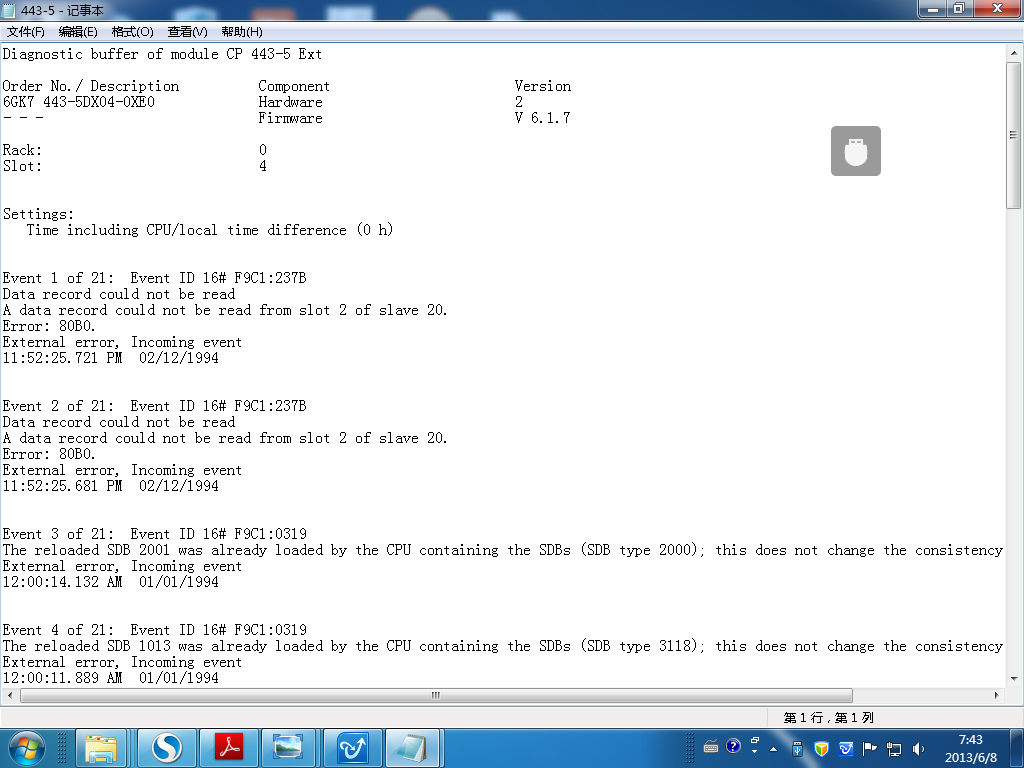

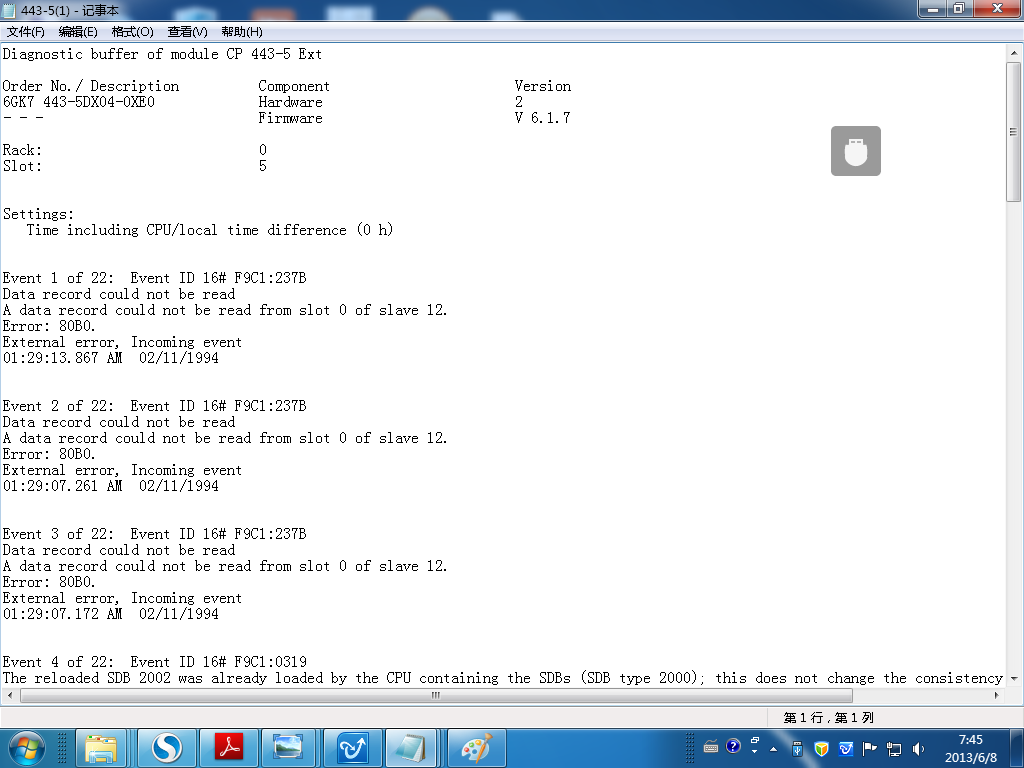

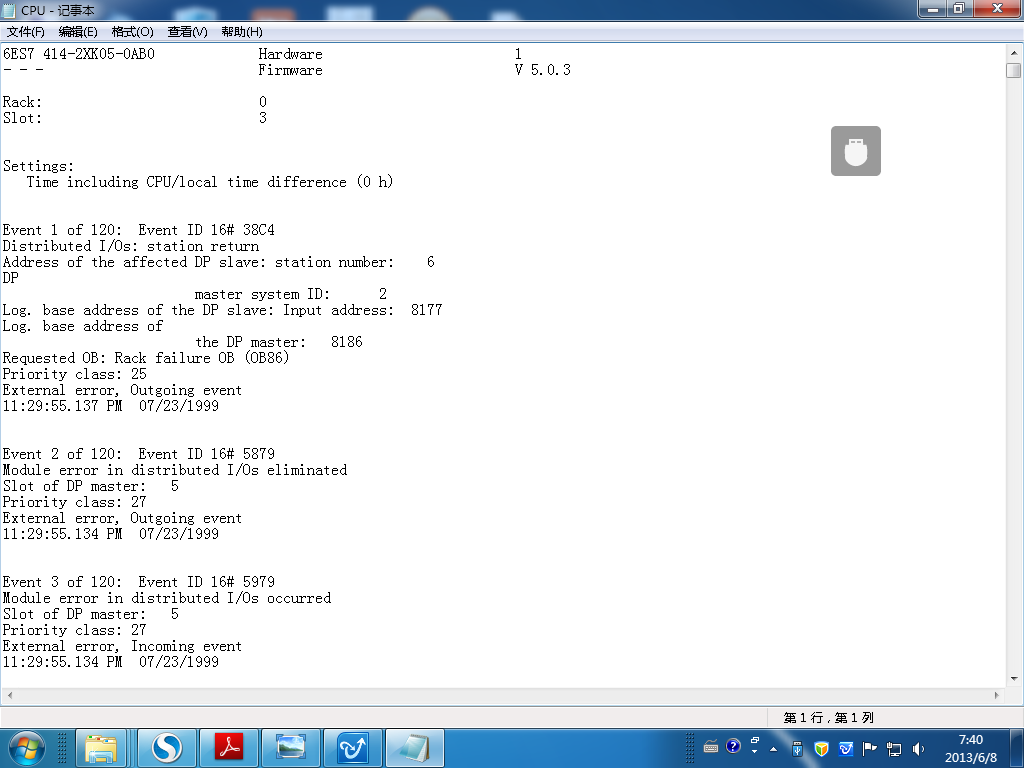

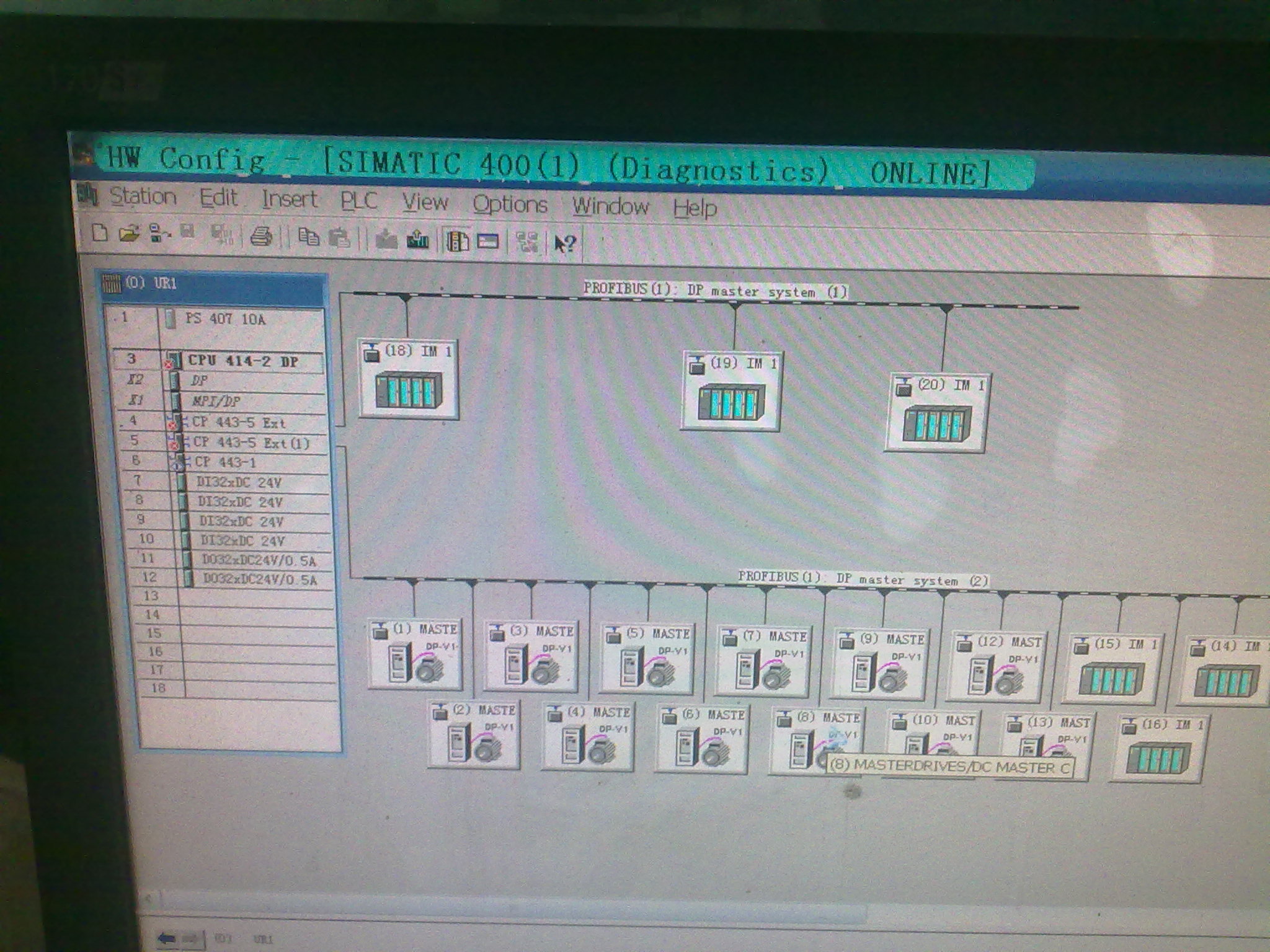

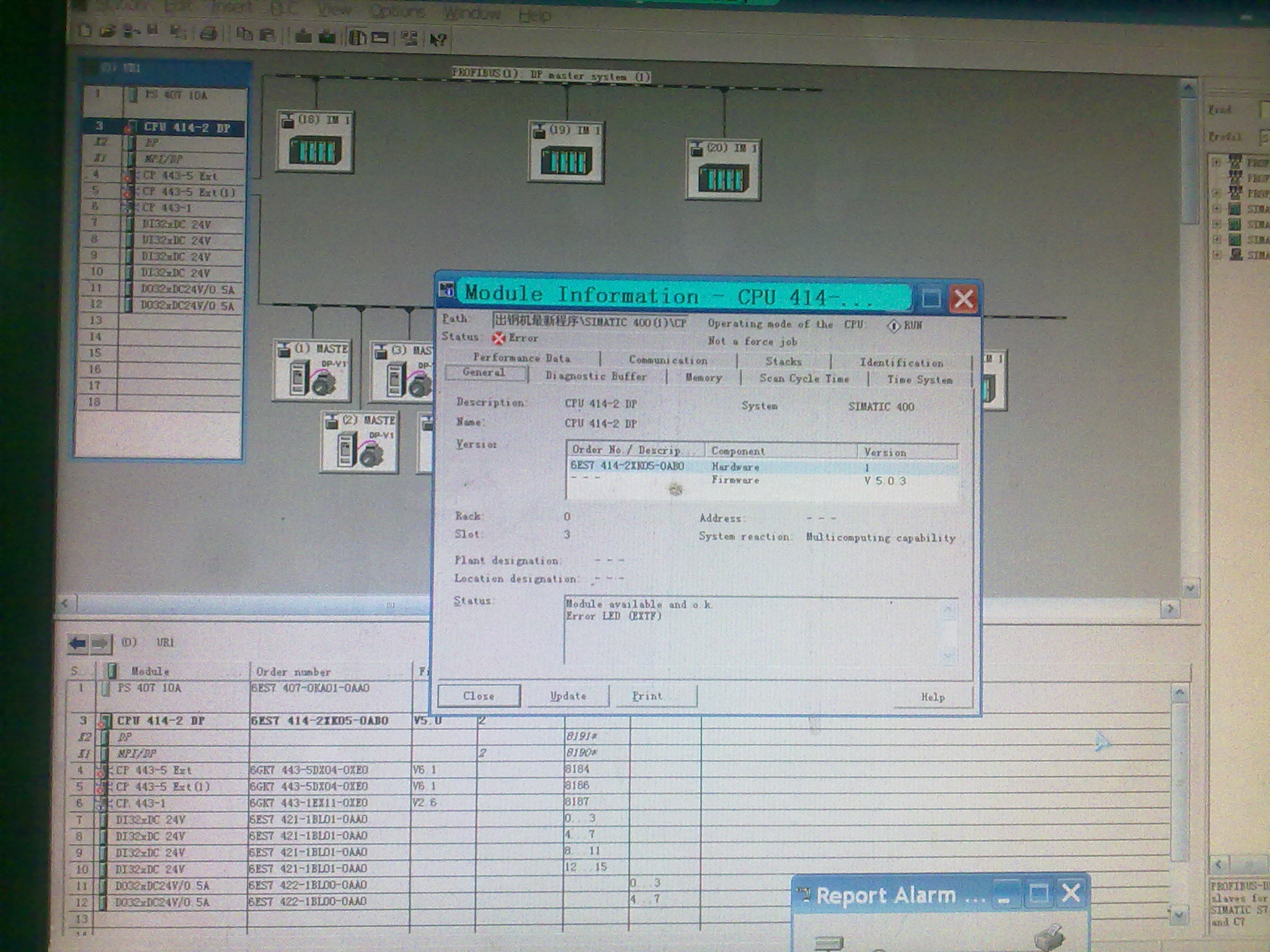

见硬件图片1或2，cpu的extf灯亮，bus1f灯亮，而紧挨着cpu的cp443-5ext与cp443-5ext（1）通讯模块正常，没有故障灯亮。而查软件cpu硬件信息看cp443-5ext与cp443-5ext（1）还有故障，不知为什么？上传cpu,cp443-5ext,cp443-5ext（1）在线进入诊断缓冲区,分析？诊断缓冲区的日期没有调整过来，看前三条，日期不知为什么调整不过来，

图片说明： 1，硬件1 2，cp 443-5 ext（1） 3，故障图s7-400 4，2 5，硬件2 6，cpu诊断 7，cp 443-5 ext

佳答案

1、s7-400报cpu414-2dp查硬件组态报errorled(extf)这个是什么？
extf：检测到外部错误（换言之，错误原因不在cpu模块上）。
、见《s7-400cpu技术规范参考手册(中文)》其中有详细说明，下载：
https://fs.gongkong.com/uploadfile/bbs/201211/2012112112554300001.pdf
2、cp443-5ext和cp443-5ext（1）报故障？

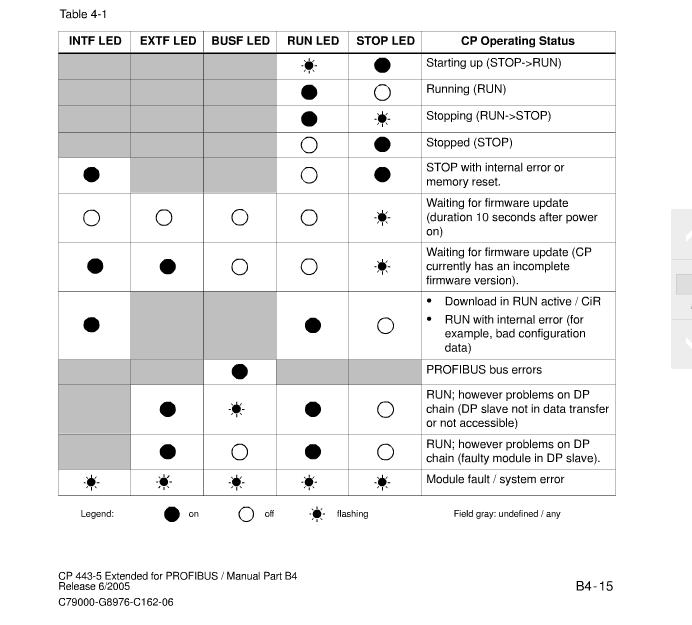

没有提cp443-5模块上指示灯中哪一个被点亮，从图看只是报故障。要看看cp443-5ext和cp443-5ext（1）模块上的各种指示灯的状态是什么？。然后套用上传的cp443-5指示灯的表示意义的图片，即可得出是是什么故障了。详见上传的cp443-5指示灯图片。
3、有关手册：
、cp443-5扩展型模板手册_en.pdf
https://119.188.72.25/2/ishare.down.sina.com.cn/28718465.pdf?ssig=rd0eosnead&expires=1370534400&kid=sina,ishare&ip=1370445635,60.25.200.&fn=cp443-5%e6%89%a9%e5%b1%95%e5%9e%8b%e6%a8%a1%e6%9d%bf%e6%89%8b%e5%86%8c_en.pdf
或
https://wenku.baidu.com/view/770bf8bd960590c69ec37623.html
下载：
https://ishare.iask.sina.com.cn/f/36031490.html
4、但查两条之路dp网带的et200与变频器都无故障显示？故障究竟在哪？所带设备正常运转，什么原因？
从提供的cp443-5ext和cp443-5ext（1）报故障信息来看是通讯故障。为什么所带设备正常运转？这是程序中已添加了相关的ob块，例如在程序中需要添加（不需编程）下述的ob组织块，一旦发生相应的故障，只报警，不停机。所以所带设备正常运转。
如：
ob81电源故障
ob82诊断中断
ob83插入/拔出模块中断
ob85优先级错误
ob86扩展机架，dp主站系统或者分布式i/o故障
ob87通讯故障
ob121编程错误
ob122i/o访问错误
