5hd01的接线

林慧玲 发布于2014-03-31 17:44 506 0 标签：

5hd01对应atos比例阀的接线，上传了比例阀的图片，帮看看

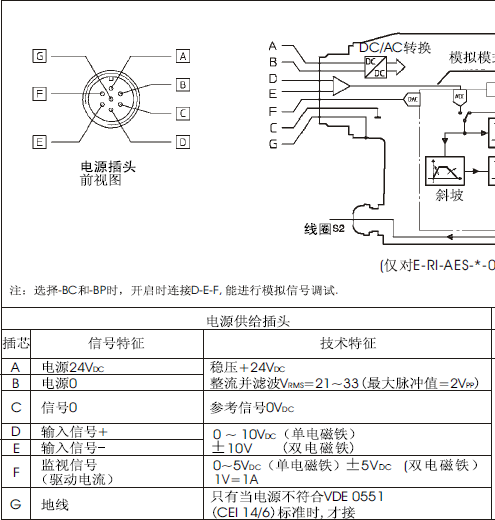

图片说明： 1，atos接线图

佳答案

a、b接外部24v电源
d、e接模拟量输出（注意正负）
f、c接模拟量输入（阀位反馈信号，注意是0-5v的）
g地线
