如何增加一个sm331模块
林慧玲
发布于2014-03-27 18:02
1
0
标签：
新增一个ph仪表，输出是两线4-20ma。想在就近一个300的站点上增加一个sm331的模块来接入。现在购买了一个订货号为6es7331-1kf00-0ab0的ai模块。想增加模块的作业具体如何实施。
想了一个过程，不知对不对，
1.把新买的模块量程卡设置成d。
2，用总线连接器连接在im153后边。（这个153后边只挂了一个ao模块，新模块接在ao后边）
3.用step7在硬件组态里添加这个模块。
4.把两线制的输入信号按正负极接到4.5端子上。
5.变成，组态wincc。
这个过程有什么问题。有什么遗漏的。还有什么要注意的呢？
佳答案

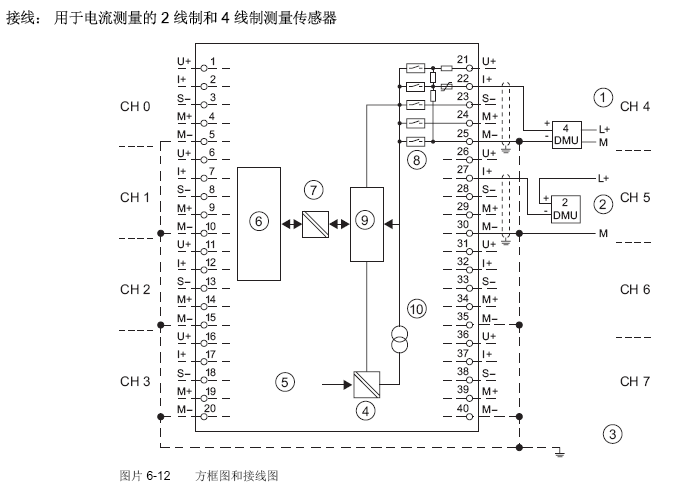

首先如果使用的是6es7331-1kf00-0ab0，那么这个模块没有量程卡。现在新的是1kf02了。给提供一个附图，参考一下，
其他的使用方法和操作上没什么问题。
这里有一个文档，是关于模拟量模块使用的，很详细可以参考
simatics7-300《sm331;ai8x12位使用入门》第1部分：4-20ma
https://support.automation.siemens.com/cn/view/zh/17473828
若有收获，就点个赞吧！
