s7200多层架构
林慧玲
发布于2014-03-27 18:01
1
0
标签：

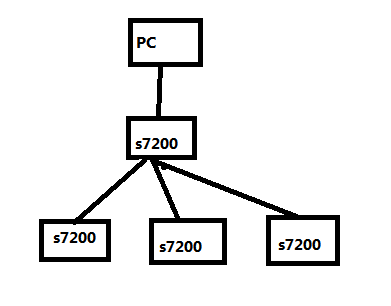

如图所示，构建这样的系统架构，采用modbus协议。pc机对底层plc的监视和控制。可否这样，中间层plc做主站，底层plc做从站，然后pc通过中间层plc控制底层plc。该方案如何实现？
可否这样，采用两套modbus协议，pc和中间层plc（pc做主，plc做从，plc用的是port0）是一套，
中间层plc和底层plc是一套（中间层plc是主port1，底层plc是从站port0）
问题补充：
如果这种方案能够实现，：中间层的plc中这个数据的交换是如何实现的？有没有例子可供参考的，
图片说明： 1，系统框架图
佳答案
问：
可否这样，采用两套modbus协议，pc和中间层plc（pc做主，plc做从，plc用的是port0）是一套，
中间层plc和底层plc是一套（中间层plc是主port1，底层plc是从站port0）
答：
可以实现方案，中间层的plc应采用2个通讯口的plc（其中port0口为从，与pc通信。port1口为主，与底层plc通信），底层各plc的port0口为从，与主plc的port1口通信，编程时分别调用编程软件step7-micro/win4.0中的modbus主、从站库文件即可。
请参考西门子技术支持文档：《micro’npowers7-200logo!sitop参考》中：s7-200plc>通信>modbus通信中的详细内容。
《micro’npowers7-200logo!sitop参考》v1.0版本
下载地址：
https://www.ad.siemens.com.cn/download/docmessage.aspx?id=1348
另外请参考编程软件step7-micro/winv4.0的帮助文档中“使用modbus协议库”中的详细内容。
