寄存器寻址问题
林慧玲
发布于2014-03-26 17:36
244
0
标签：
刚学plc,写了一段fc1块，然后在ob1里面带参数调用fc1，输入参数file处给的是db1.dbd6可是为什么模拟一开始，在lp##file指令那一行，standard显示就是c0，
当强制输入信号enter时，souce里的数据是传入db1.dbd24可是期望的是将数据传入dbd6错在哪里呢？
问题补充：
目的是：在enter的每一个上升沿取souce（数据类型：dword）里的数据存入数据块db1内，
存放地址是从file（数据类型：dword）指定的地址开始，
取数据的次数由length确定，position是当前取的次数，
当position=length时，输出dn位。
在ob1调用fc1时给出的实参是：
callfc1
enter:=l20.0
souce:=md2
length:=db1.dbw2
dn:=db1.dbx0.1
er:=db1.dbx0.0
file:=db1.dbd6
position:=db1.dbw4
1.用fc块来做这段程序合适吗？
2.给定的实参到了fc块内部执行时怎么变成了c0?

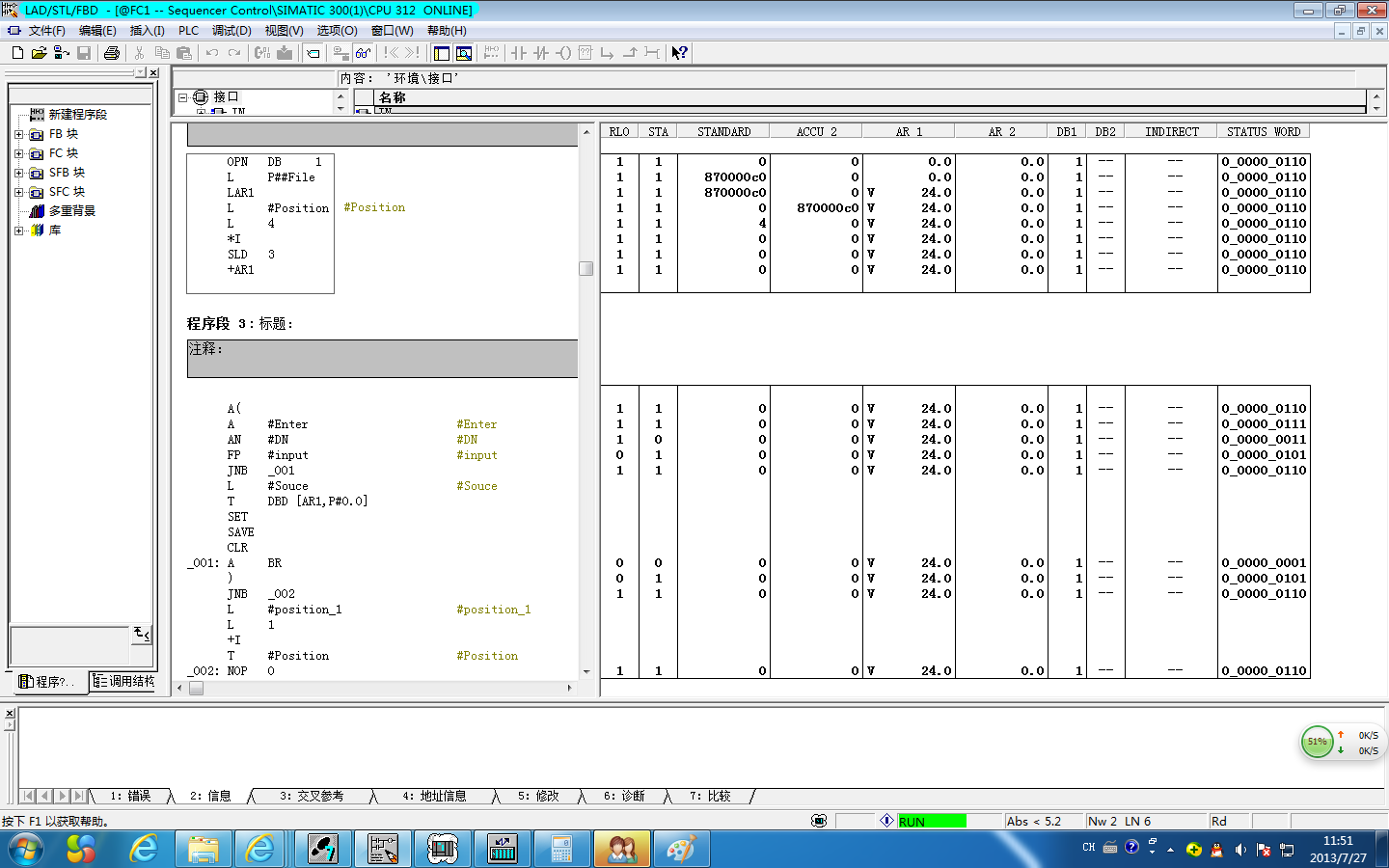

图片说明： 1，模拟运行
佳答案
没有给出#file的类型，应该是pointer吧，在fc中不能直接传递pointer，要对其进行拆分取出实参的地址。

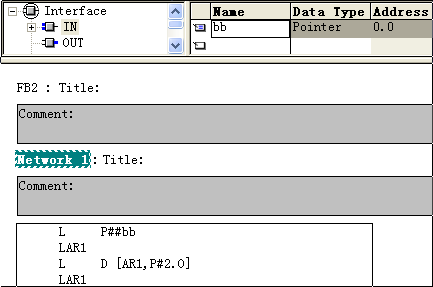

见附件的写法试试。
1、可以使用fc做，没问题。
2、那是存放输入实参的地址，要对存放地址进行分析后取出实参的地址。
若有收获，就点个赞吧！
