PLC s7-200 多个模拟量输入无法都正常工作
林慧玲
发布于2014-03-25 17:19
95
0
标签：
用三个电位器分别接上5v的电压作为模拟量输入模块的输入，但是当调节电位器的时候，只有调节第三个电位器才能让输出的数值连续变化，调节个电位器和第二个电位器都不能使输出的值连续变化，只是在某些节点值才变化。
但是如果只接上一个电位器，输出的数值都能连续变化，接线没有问题，通道也是好的，为什么用三个电位器作为输入的时候，调节前两个电位器不能使输出数值连续变化呢？
正在搭建plc平台做实验，

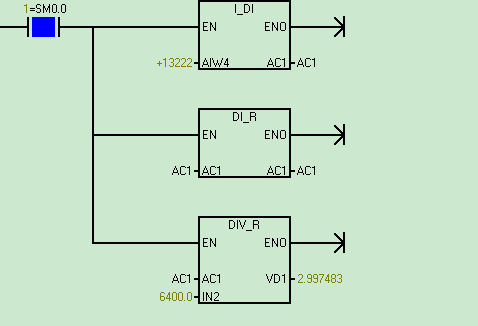

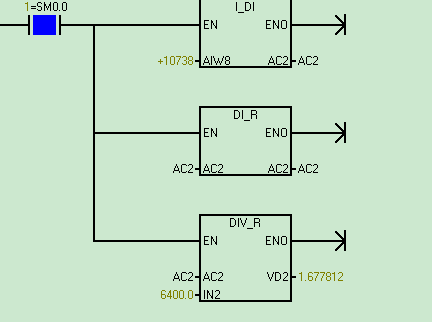

图片说明： 1，程序图 2，图2 3，图3 4，图
佳答案
确保5v输入电压是连续性的么？是调压器送给模拟量模块5v电压么。
感觉5v电压供给有问题。
另外程序有严重的错误。vd1,vd2地址重叠。应该是vd0,vd4,vd8这样排列。
