s7200与施耐德触摸屏连接电缆制作的问题

林慧玲 发布于2014-03-25 17:19 2 0 标签：

在制作s7200与施耐德触摸屏xbtot连接电缆时，db9针引脚该如何焊接？触摸屏引脚定义见图片，怎么有好几个输入输出，比如1是接收a，3是发送a？该如何处理

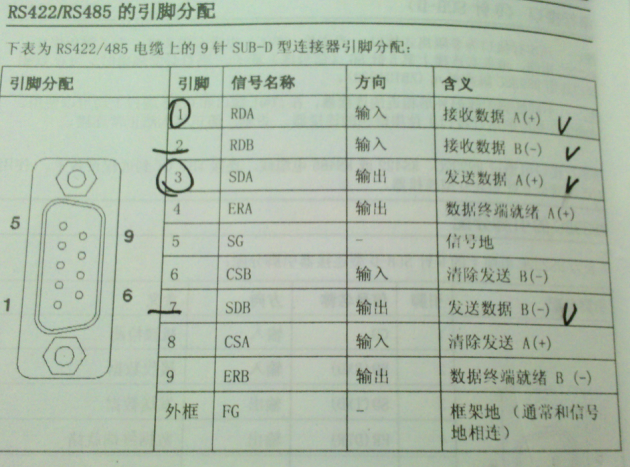

图片说明： 1，触摸屏485引脚定义图 2，s7200通讯端口引脚定义

佳答案

根据发的端子图，接线方法如下：
触摸屏1和3短接--西门子3脚
触摸屏2和7短接--西门子8脚
