更换s7-400cpu 后 ，出现异常报警“ 在更新过程映像输入表时发生 i/o 访问错误”
林慧玲
发布于2014-03-24 17:50
12
0
标签：
一台设备控制系统旧的硬件组态为cpu414-3xj04-0ab0，带5个分站，以前能正常工作。由于cpu出现小故障（在有后备电池的情况下掉电就丢失程序，只能带电使用），更换为414-3xm05-0ab0，其余不变。把硬件组态里面的cpu进行替换后，下载到新的cpu，还是带5个分站。
但是cpu报红色故障extf红色常亮bus2红色闪烁。一旦换回旧cpu，故障消失。
3xm05是新的.唯一做的改变就是换cpu，然后对硬件组态修改。
诊断缓冲区给出的事件为:
事件1/120:事件id16#38c4
分布式i/o：站返回
受影响dp从站的地址：站编号：15
dp主站系统标识号：1
dp从站的逻辑基址：输入地址：8182
dp主站的逻辑基址：8191
要求的ob：机架故障ob(ob86)
优先级：25
外部错误,离开的事件
00:11:45.4471994-01-01
事件2/120:事件id16#39b1
在更新过程映像输入表时发生i/o访问错误
p区域，字节访问，访问地址：83
过程映像分区编号：0
无用户相关信息(z1)：2942
所需的ob：程序执行错误ob(ob85)
优先级：25
外部错误,进入的事件
00:11:45.4281994-01-01
问题补充：
看了一下，主要是说新旧cpu的过程映像设置不一致。检查了一下新旧cpu过程映像，看截图，新和旧的设置是一模一样。是在硬件组态里直接在cpu上点右键“替换对象”，这样来替换cpu的，之后没有对cpu进行任何更改的。

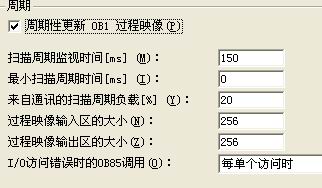

图片说明： 1，xm05 2，xj04
佳答案
1、extf红色常亮；检测到外部错误（换言之，错误原因不在cpu模块上）。
bus2红色闪烁：profibusdp接口处的一个或多个设备无响应。
2、”在更新过程映像输入表时发生i/o访问错误......p区域，字节访问，访问地址：83
过程映像分区编号：0.....“？
从上述诊断信息来看，又有以上所述：“对新cpu进行了硬件组态修改。....一旦换回旧cpu，故障消失。可能的原因是对新cpu的过程映像区的设置有问题。cpu需要对cpu的过程映像区的进行设置，例如，预设字节及过程映像分区数等。即新、旧cpu的参数设置上有差异。
