wincc 7.0 sp3中文版某图像根据db块数据变化进行位置变换
112.95.251.214
发布于2014-03-20 17:24
277
0
标签：

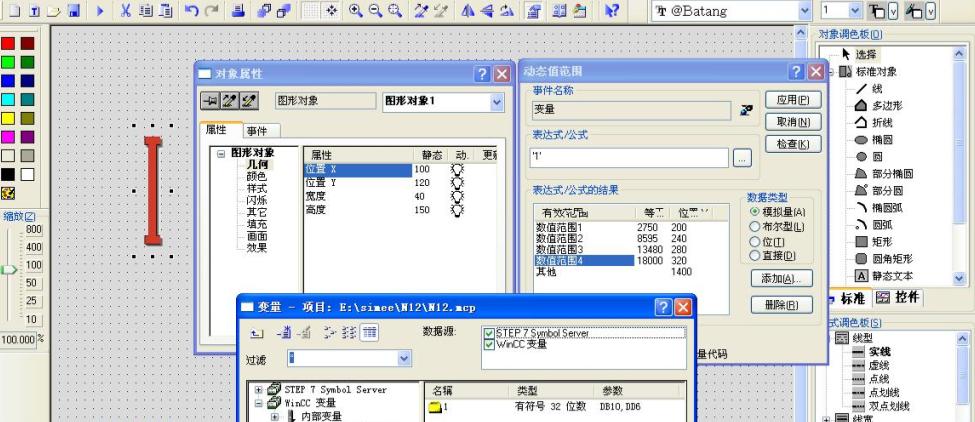

图如附件所示，红色“i”块为需要位置变换的图像，图像默认有四个位置，变量为“有符号32位”，数据块“db10.db6”，现设置几何位置x动态变化，图中设置了db数据块的四个不同数据时位置x分别为200/240/280/320，其他位置1400（超出屏幕外，目的是不显示）。如此设置无法满足要求，现在要求是想在数据在“数据范围1”的范围是“2700~2800”时图像在x位置的200位，“数据范围2”的范围是“8555~9645”时图像在x位置的240位，以此类推，目的是为了在db块数据在一定范围内图像都在那个位置。
不知道这样的动态画面是否能够实现？该如何实现？
图片说明： 1，3
佳答案
可以定义一个内部变量position_x保存“i”的水平位置，变量tag连接db10.dbd6。然后全局脚本vbs:
dimtags
tags=hmiruntime.tags("tag").read
iftags>2700andtags<2800then
hmiruntime.tags("position_x").write200
endif
tags=hmiruntime.tags("tag").read
iftags>8555andtags<9645then
hmiruntime.tags("position_x").write240
endif
。。。。。。。
有几个段就把上面的程序复制修改几次。
然后“i”的x坐标连接变量position_x.
