关于profibus dp通讯问题
林慧玲
发布于2014-03-19 17:30
11
0
标签：

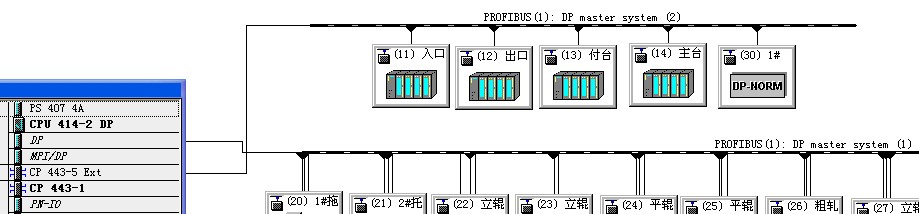

热轧现场有个s7-400cpu，硬件组态如图所示，情况是这样子的：因入口一个dp头损坏，导致整个粗轧通讯全部中断，程序如图2所示，该有的组织块也都下进去了，但是不知道是什么方面的原因，按理说，随便把其中一个子站的终端电阻打到on上，通讯便会全部中断，cpu故障指示灯sfbf亮，以前的没出现过这种问题，是不是跟现场走线有关系，该如何解决?
问题补充：
是说把中间的任意一个从站打到on都会使整个网络故障，正常不应该是别的网络不受影响么？
图片说明： 1，硬件组态 2，程序
佳答案
400cpu作为主站，也是该网络的个站点，提供整条网络的供电，如果该dp头损坏，那么整条网络必然都中断了。
如果是网络敷设是分支的，那么在入口处，距离400cpu近的那个站，将该站中断打到on，就可以使部分网络实现了恢复。但是bf和sf灯还是会亮的，因为网络没有全部正常，只是部分在运行。
解决办法就是更换损坏的dp头。
