虹润电流型温度转换模块怎么接线，a a-接模拟输出模块和信号输出表都没问题，接电阻就不行了。
林慧玲
发布于2014-03-18 17:34
169
0
标签：
用虹润温度转换模块4-20ma,接到cpu224xpcn模拟输入模块em231ai8*12bit上，拨码开关3和5为on其余为off,路输入，a+a-,热电偶为k型，使用plc24伏电源，正极接一个250欧电阻，电阻另一端接到温度转换模块24伏正极，温度模块负极接24伏负极，热电偶正极接模块输入正极，负极接模块输入负极，250欧电阻两端接到a+a-上，极性没错，室温下250欧电阻电压用万用表测量为1.235伏，不知道为什么aiw4没有数据，没有输入显示。当接信号发生表的0-10v电压时，aiw4有数据，接到模拟输出模块时aiw4也有数据。实在想不通，
问题补充：

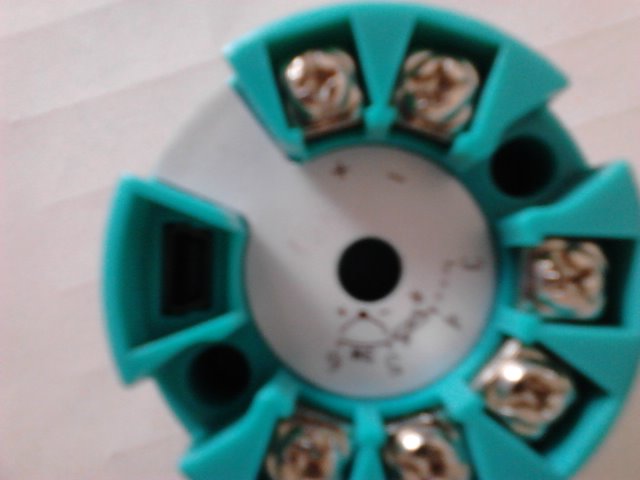

现在不知道为什么电阻两端电压变成5伏多了，下面是照片，5脚是负，6脚是正
图片说明： 1，照片 2，实物
佳答案
1确定转换模块好的吗，20ma乘以250欧姆正好5v
2把电阻挪到电源负极和模块负极之间试试。
