多个200PLC 以太网 wincc
林慧玲
发布于2014-03-17 17:29
1
0
标签：
现场有4个200plc+cp243办公室安装一套wincc车间到办公室约200米监控所有200plc状态
如果通过pcacess连接wincc
1.硬件上都需要哪些？
2.一套wincc连接多个plc如果组网且和pcacess连接如何设置？
3.需要先通过路由器建立局域网不?
佳答案

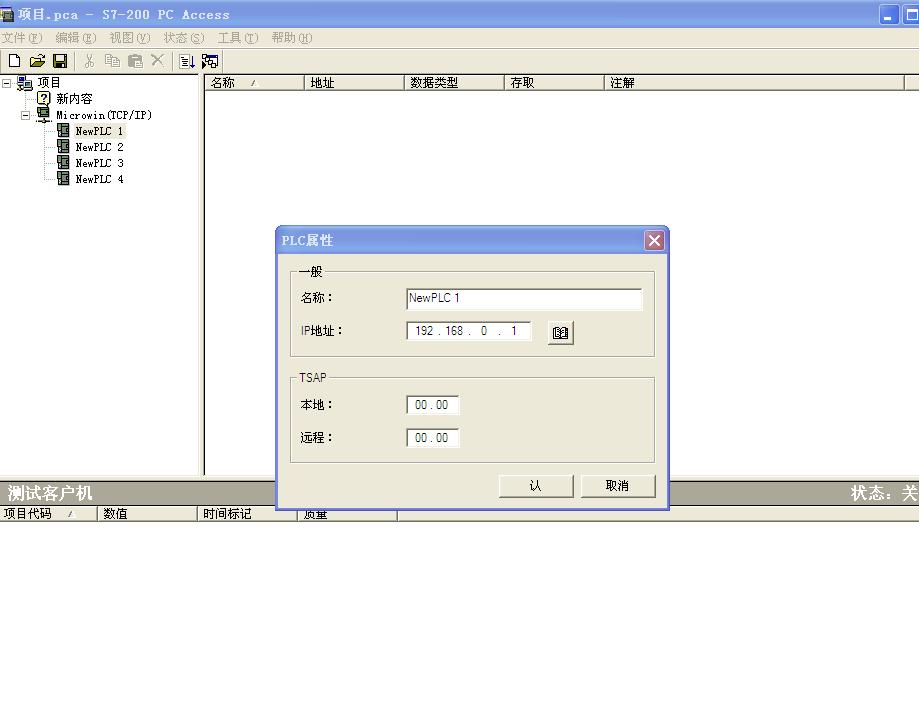

1，在pcaccess中插入4个cpu，cpu的地址设置为同一网段192.168.0.1....4,把网卡地址也设为同一网段，比如192.168.0.10，不能与plc中cp243-1的地址冲突。图1
2，启动wincc，在wincc中建立一个单用户项目，在变量管理里添加新的驱动程序，opc.chn，图2

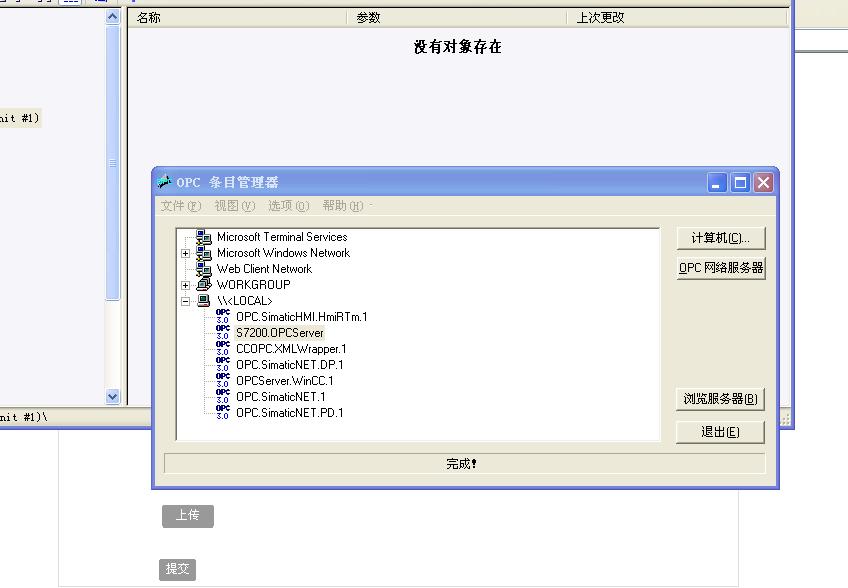

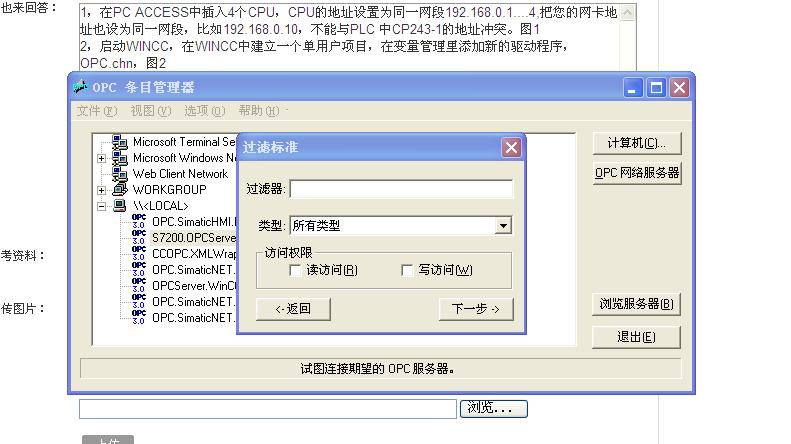

3，右键opc，参数选项，会出现图3，选择s7200.opcserver，选择浏览服务器会出现图4，下一步

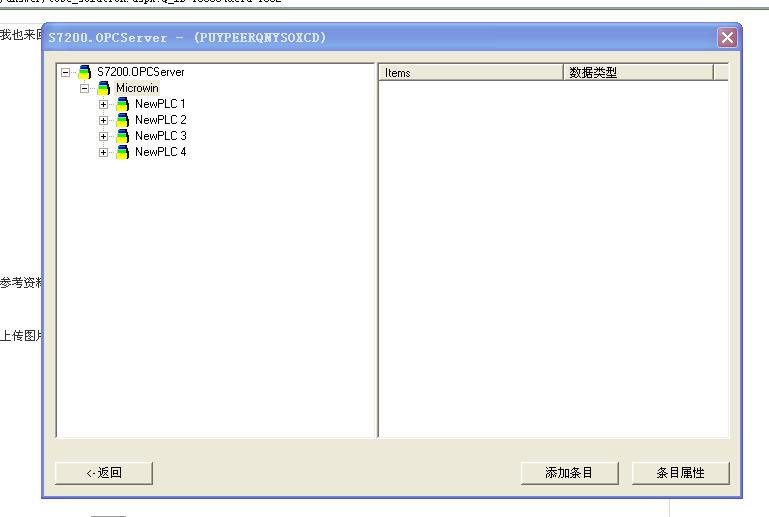

4.后会出现图5，完成
5.需要的硬件有交换机至少5口，网线就可以了。如果网线距离大于80米建议使用光纤通信，给介绍两种性价比比较高的多模工业级光纤收发器，tsc和moxa都不错
