300与第三方dp仪表的通信
林慧玲
发布于2014-03-17 17:29
16
0
标签：
现有第三方的电源仪表一块，做dp从站，与315-2dp进行dp通信，硬件组态，db块定义，程序分别见附件；要实现的功能就是发给仪表功率，电压，电流，启停控制；反馈读取功率电压电流；

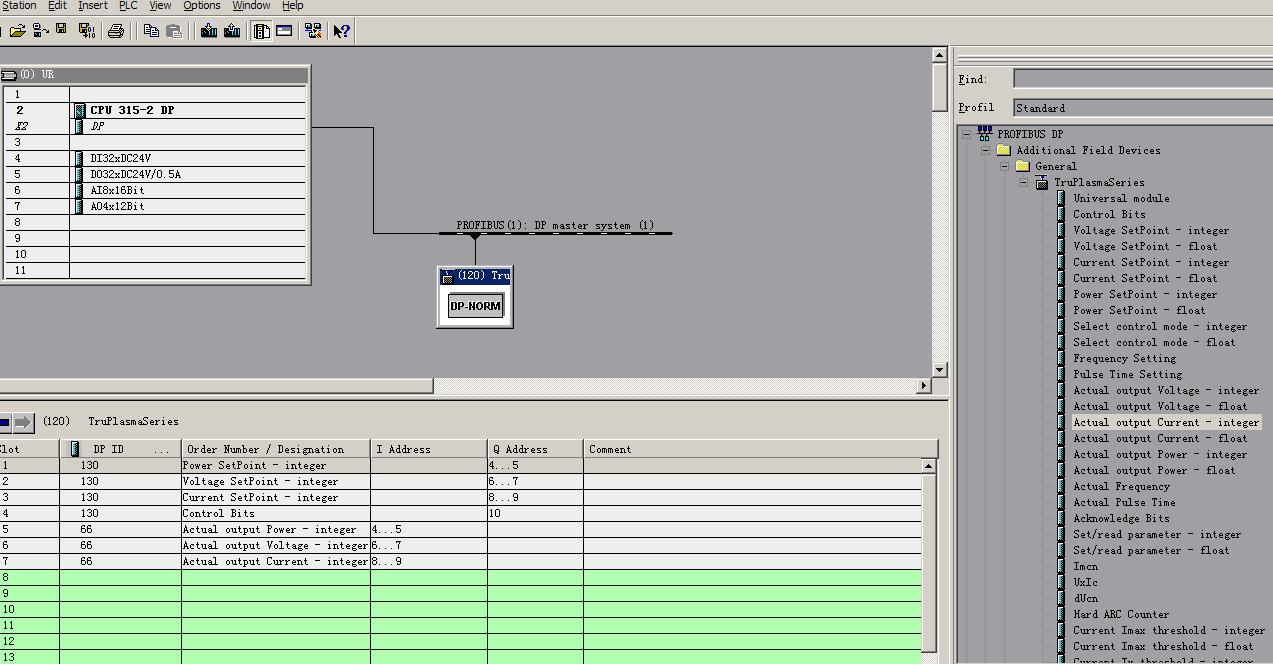

1.硬件组态写仪表的功率模块是qb4-qb5；写仪表电压模块是qb6-qb7；写仪表电流模块是qb8-qb9；写仪表控制字节为qb10；
编程时调用了4个sfc15，分别填写起始地址与数据长度；
问：能否只调用一个sfc15，比如起始地址填写4，数据长度填写7个字节？？
2.一般像300plc与第三方仪表dp通信，是否调用sfc14与sfc15，除此以外还用哪些块可以调用？有啥区别？
3.注意一下硬件组态里的仪表dp设定值为120，然后调用仪表的各个模块，从上到下出现了dpid是怎么回事？写的dp是130，读的dp是66,（还有2个读写的模块，dpid是193,)这个dpid没有什么实际意义吧？
图片说明： 1，db块定义 2，硬件组态 3，程序
佳答案
1、能否只调用一个sfc15，比如起始地址填写4，数据长度填写7个字节？？
不可以
2、一般像300plc与第三方仪表dp通信，是否调用sfc14与sfc15，除此以外还用哪些块可以调用？有啥区别？
看slot的consistency属性，如果是totalall，需要用sfc14/15，另外如果长度为1，2，4个字节可以不需要使用sfc14/15，此处不需要使用sfc14/15，直接访问qw4/qw6，iw4/iw8即可
3、dpid描述通道类型，此处不需要特别关注
