s7-400的以下几种机架有什么不同？
林慧玲
发布于2014-03-13 16:40
3
0
标签：
cr2：
er1：
er2：
ur1：
ur2：
ur2alu：
以上这几种机架分别在什么场合下使用？
一般是怎么使用这几种机架的？

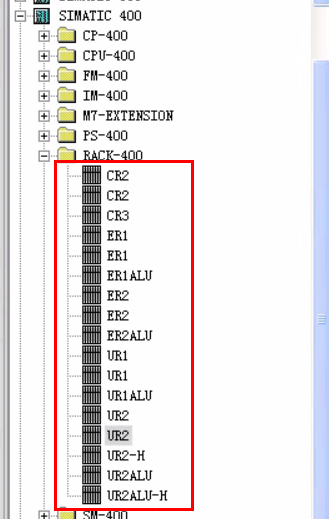

图片说明： 1，400机架
佳答案
主要有下面几种：
1.通用机架ur1和ur2.
ur1（18槽）和ur2（9槽）有p总线（i/o总线）和k总线（通信总信或叫c总线），可以用于中央机架（cc）和扩展机架（eu），它们用作中央机架时，可以安装除接收im外的所有s7-400模块。
现在还有ur2alu，通用9槽铝制机架，用于中央机架和扩展机架。
2.中央机架cr2和cr3.
cr2是18槽的中央机架，p总线分为两个本地总线段，分别有10个插槽和8个插槽。两个总线段都可以对k总线进行访问。cr2需要一个电源模块和两个cpu模块，每个cpu有它自己的i/o模块，它们能相互操作和并行运行。cpu之间通过通信总线交换数据。
cr3是4槽的中央机架，有p总线（i/o总线）和k总线（通信总线）。
3.扩展机架er1和er2.
er1和er2扩展机架，分别有18槽和9槽，只有p总线（i/o总线），未提供中断线，可以使用电源模块，接收im模块和信号模块。但是电源模块不能与im461-1一起使用。
4.ur2-h机架
ur2-h机架用于在一个机架上配置一个完整的s7-400h冗余系统，也可以用于配置两个具有电气隔离的独立运行的s7-400cpu，每个均有自己的i/o.ur2-h机架需要两个电源模块和两个冗余cpu模块。
