关于组织块和数据转换问题
林慧玲
发布于2014-03-12 18:11
1
0
标签：

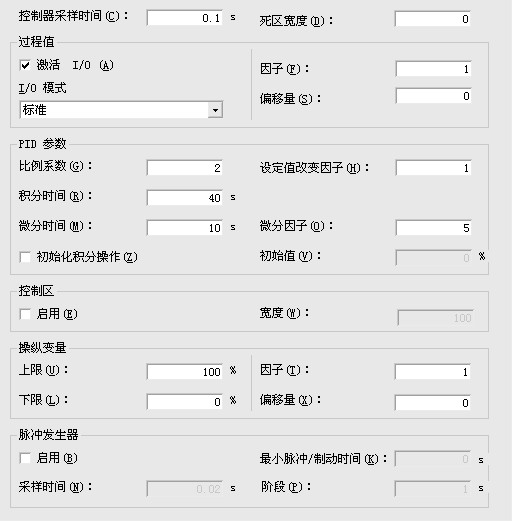

如图1，piw260输出给ob35的临时变量有什么好处？还有就是ob35组织块中断起什么作用？还有就是pid调节是通过图2来调节参数，一般调的多的是哪几个参数？
图片说明： 1，1 2，2
佳答案
1、临时变量有什么好处？
临时变量只在本程序块有效。
2、ob35组织块中断起什么作用？
ob35组织块是按所设定的时间进行定时循环中断，就循环特性与ob1相同。
3、pid一般调的多的是哪几个参数？
转帖：
大部分参数不要填，默认就行，下面是常用参数，用变量连接：
1、man_on:用一个bool量，如m0.0，为true则手动，为false则自动；
2、cycle：t#100ms，这个值与ob35默认的100ms一致；
3、sp_int：md2,是hmi发下来的设定值，0－100.0的范围，real型；
4、pv_in:md6，实际测量值，比如压力，要从piw×××转换为0－100.0的量程；
5、man:md10,op值，也就是手动状态下的阀门输出，real型，0－100.0的范围；
6、gain:md14，pid的p啊，默认写1－2吧（系统默认是2），调试的时候再改
7、ti：mw20,pid的i啊.默认写t#30s吧，调试的时候改；
8、dead_w：md22,死区，就是sp和pv的偏差死区，0－100.0的范围，默认0，调试的时候改；
输出：
9、lmn:md26，0－100。0，终再用fc106转换为word型move到pqw×××，如果pid运算结果不再有工艺条件其他限制可以用lmn_per更简单就不用fc106了。
