触摸屏mp277问题
林慧玲
发布于2014-03-12 15:56
2
0
标签：

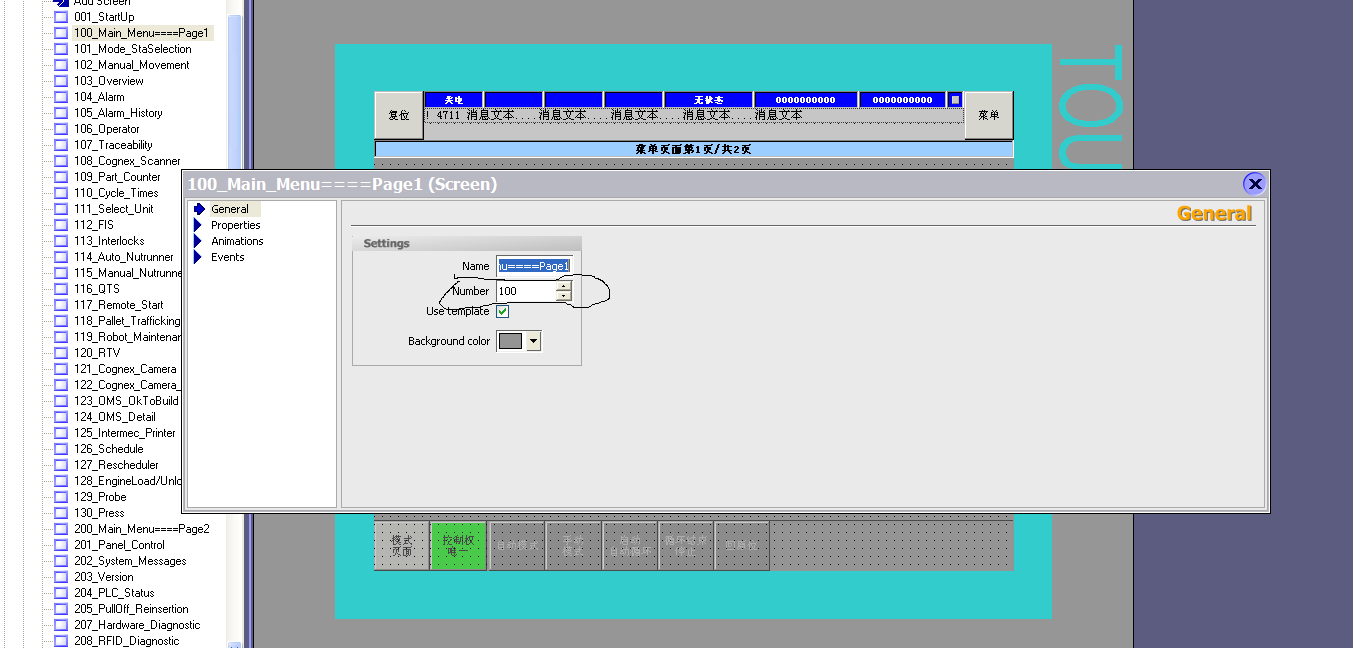

1plcs7-300触摸屏mp277，当plc某个位状态为1时触摸屏弹出某个画面，如何实现这个功能，2并且plc如何能判断弹出画面的页码。页码见截图
图片说明： 1，1
佳答案
1.很简单，只要在hmi中增加一个bool变量，地址设为m30.0，再增加一个字变量，地址设为mw32，然后在个变量的属性中“事件”--“改变数值”增加一个功能：activatescreenbynumber，在screennumber中选择第二个变量。然后在plc程序中只需要这样做：当m30.0为0的时候，把主画面的画面编号传给mw32，为1的时候，把想自动跳转的画面编号传送给mw32即可。
2.离散量报警虽然是用字，但是每条报警是由这个字的某个位来触发的，比如组态一个mw40为报警变量，可以定义16条报警信息，分别由m40.0~m41.7来触发，（注意看定义的离散报警除了报警文本，报警号，级别，触发变量后面就是触发位）。这样和要求并不冲突。
参考：
《如何用窗口画面制作弹出窗口》
https://www.ad.siemens.com.cn/service/answer/solution.aspx?q_id=60805&cid=1032
《winccflexible2008怎样实现某个画面跳出功能》
https://www.automation.siemens.com.cn/service/answer/solution.aspx?q_id=91875&cid=1033
