sm332 ao8*12电压输出一定要接s 、s-端子吗？
郑志武
发布于2013-12-04 16:08
3
0
标签：
如题，以通道来说，电流输出直接接3，6端子，当当作电压输出（两线制）时，一定要将s+和3短接，s-和6短接吗？西门子技术支持也说一定要短接，但是不断接貌似也能正常用？附图模块接线图

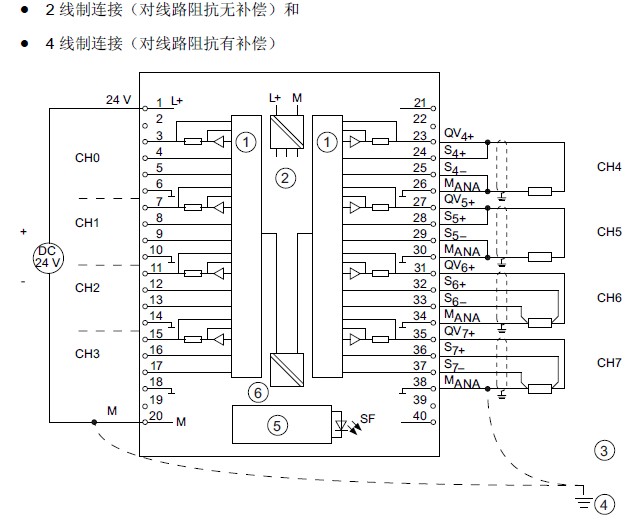

图片说明： 1，8aoa*12接线图
佳答案
需要接上，原理如下：
3、6输出，只是开环的输出，比如你要输出5v，模块只管输出5v就不管了。
s+接3和s-接6后，模块会通过s+和s-检测3、6之间的电压，然后根据测得的电压调整3、6输出来保证输出电压是pqw的值，形成一个闭环。所以，要想可靠保证执行器得到的电压可靠，应该采用四线制的电压输出接法，即图中ch6和ch7的接法。
