如图如何控制这个卷线盘与龙门车的移动成一个对应的关系？
郑志武
发布于2013-12-04 16:08
24
0
标签：

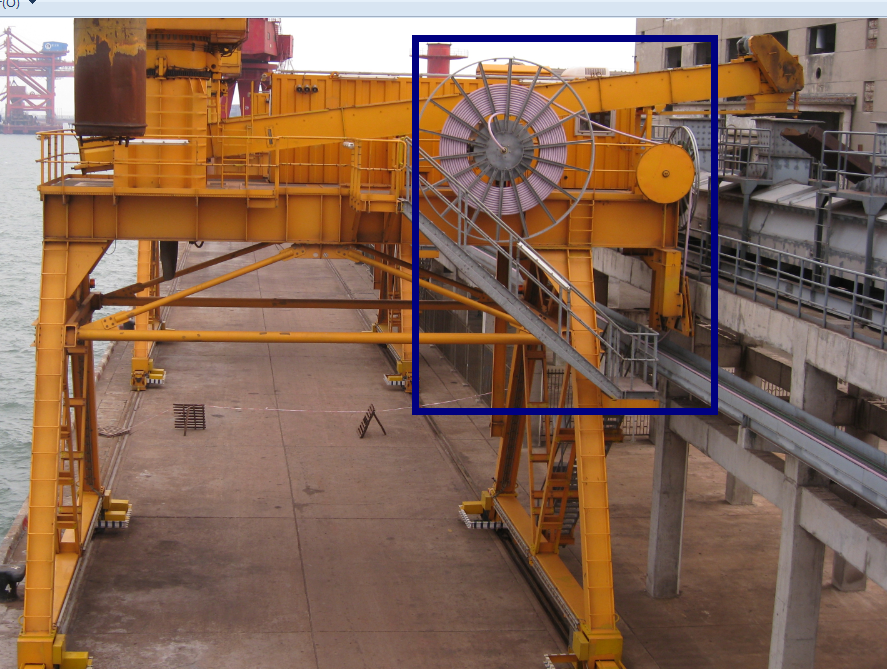

如图的这个是一个龙门车，用来运输东西。由于供电电缆是移动收卷的，这个大的卷线盘就是供电的，这个供电的电缆放线与收线的长度与这个龙门车移动的距离是一样的，就是龙门车前后移动多少距离，那么这个收放线盘就收放多少距离长的线，大家有没有比较好的方法来实现这个同步控制？
由于这个收线盘的位置并没有与线槽平等，右边有一个滑轮导向。
图片说明： 1，电缆盘
佳答案
这个就等于两个电机在同一时刻带动工件走相同的距离，只是水平移动的电机的转速比是固定的，而收线盘电机的转速比是变化的，通过供电线线径、绕线盘轴径，算绕线盘当前圆周长得出当前所需转速比，当然这样还是有点不准确，应为绕线时不能保证，电缆线能够排列规范
