PCS7冗余系统的PROFINET通讯问题
郑志武
发布于2013-11-08 11:42
176
0
标签：
PCS7冗余系统通过PROFINET协议跟IM151-8PN/DP CPU(带CPU）做通讯，怎么在PCS7的硬件组态中如何配置呢？我想PCS7做主，IM151-8PN/DP CPU做从站。冗余主站中的CP443如何配置啊？
佳答案
1、PCS7冗余H系统有两套CP443-1以太网通讯模块RJ45插口；而IM151-8PN/DP CPU集成了3个PROFINET协议带RJ45插口，因此可以使用S7协议（S7 Connection）通讯。
2、由于IM151-8PN/DP CPU不支持冗余连接组态通讯（Rredundant Connection），因此IM151-8PN/DP CPU需要分别与H系统中两块CPU模块作通讯组态连接；同时还要在H系统和IM151-8PN/DP CPU两边分别编写两套通讯数据收发程序。
3、在双边建立了S7 Connection组态后，则在IM151-8PN/DP CPU侧可调用FB12（BSEND）/FB13（BRCV）块编写通讯数据收发程序；在H系统侧可调用SFB12（BSEND）/SFB13（BRCV）块编写通讯数据收发程序。

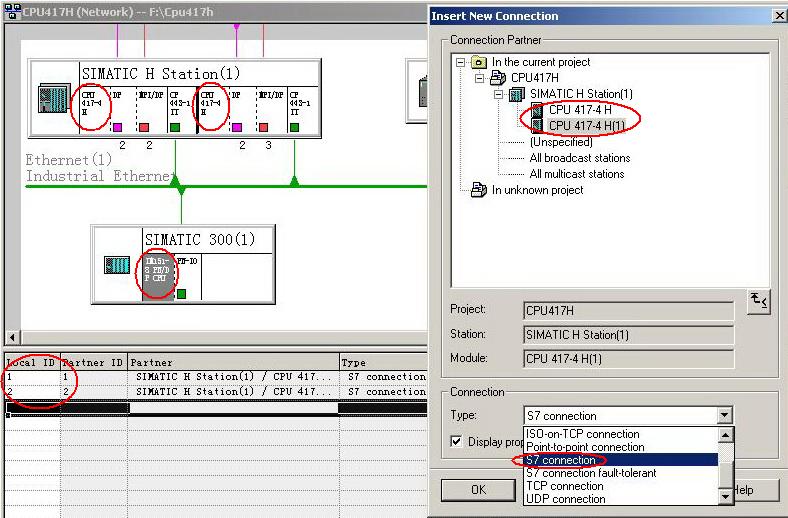

4、记住，在H系统和IM151-8PN/DP CPU两侧都要编写两套通讯数据收发程序，只是更改不同的连接ID（见图示）！
