关于s7-20程序编制疑问
郑志武
发布于2013-03-13 09:43
195
0
标签：

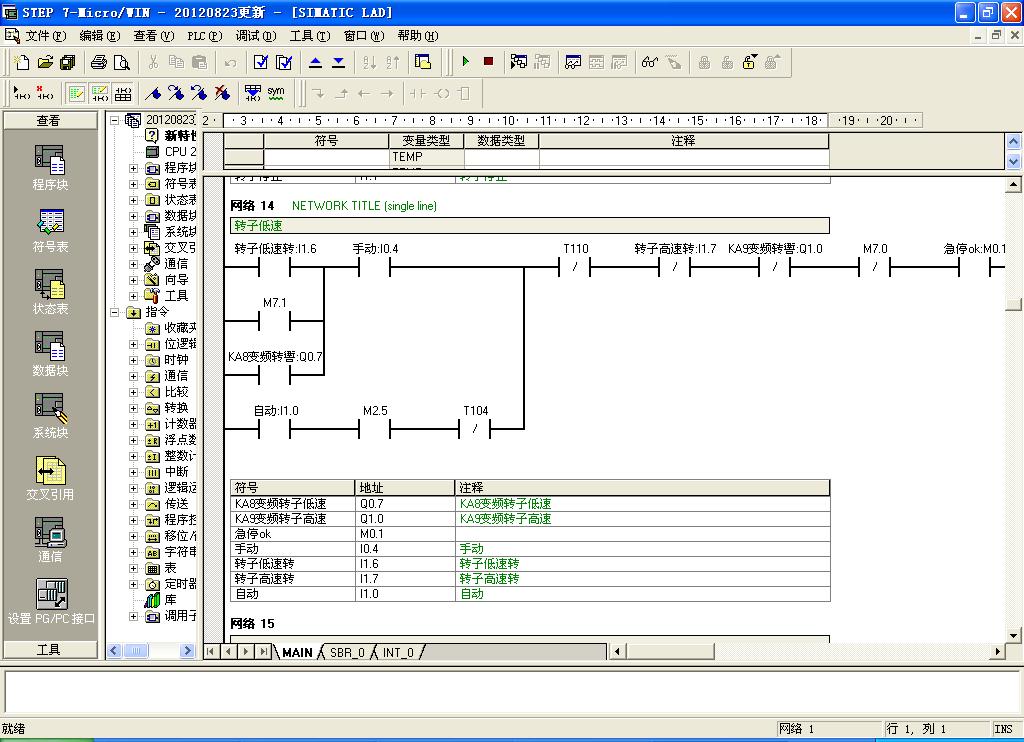

之前编写的转子低速、高速运行时间修改vw106、vw108就可以了（如图所示）现在想按照这种模式，并且能在触摸屏上显示混料的状态，比如是状态几在工作等，如何编写程序
混料程序如下：
原料投入完毕，启动
混料一：正转，低速5min，高速5min
原料投入完毕，启动
混料二：正转，低速10min，高速10min
原料投入完毕，启动
混料三：正转，低速15min，高速15min，然后停止，反转，高速15min
原料投入完毕，启动
混料四：正转，低速20min，高速20min
原料投入完毕，启动
混料五：正转，低速25min，高速25min
原料投入完毕，启动
混料六：正转，低速30min，高速30min
原料投入完毕，启动
。。。。。。
问题补充：
每种状态都是独立的操作，可否举例说明，初学中，谢谢！
图片说明： 1，3 2，2 3，1
佳答案
提供你一个编程思路：
举个例子要在触摸屏上显示状态几在工作，你可以在程序里设置一个变量，如vw***，每混料1次，用（+i1，vw***）指令往vw***里面加1，混料n次vw***里面就是n，全部混料工作结束后用（-ivw***,vw***）指令将变量vw***清零。然后你在触摸屏上组态一个输出域用于显示当前工作状态为几，过程变量设置为vw***，这样显示的值即为第几状态了。其它状态亦可参照这个思路。
