rs485 连接线检验
郑志武
发布于2013-03-06 17:54
302
0
标签：
有一个rs485连接线，两头都是公口的，用来连接s7-200和smart700的，现在手头只有一根这样的rs485的线，还有一个万用表
我能不能用万用表检测，这个线是不是好使，如何检测
佳答案
1、我能不能用万用表检测，这个线是不是好使，如何检测？

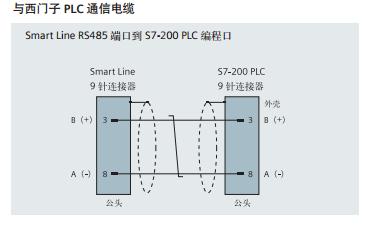

完全可以。应用万用表按照上传的图片检测3、8脚与屏蔽层（外壳）的是否连接好即可。
2、相关文档：
应用s7-200编程电缆ppi就可以与s7-200plc相连。如自制线缆，接线图见上传的图片或见下述文档：
https://www2.ad.siemens.com.cn/download/upload/as/brochure/4090.pdf
图片说明：1，接线图
