412-3h冗余系统通讯
郑志武
发布于2013-03-05 23:47
1
0
标签：
正在做的项目用到了412-3h系统，两个plc硬冗余，次做冗余系统，用的软件分别是step7v5.5英文版、winccv6.2中文版，现在组态完成，编译也通过，但我在网上看资料说的好像我的少了很多东西，一、请大侠些帮我看看对不对，我传了图。二、是否一定要安装simaticnet?如果要安装，我现在用的软件对应好安装那个版本？三、在wincc中，是单独用industrialethernet通道，还是和industrialethernet(ii)一起用，单独用一个该怎么在wincc里面设置，两个都用又怎么设置呢？
问题补充：
没有人回答，不知道怎么了？大家也说说不回答的原因

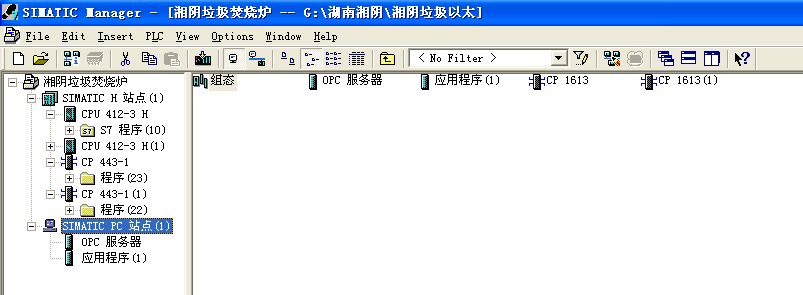

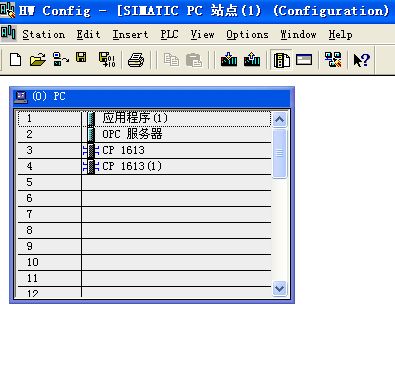

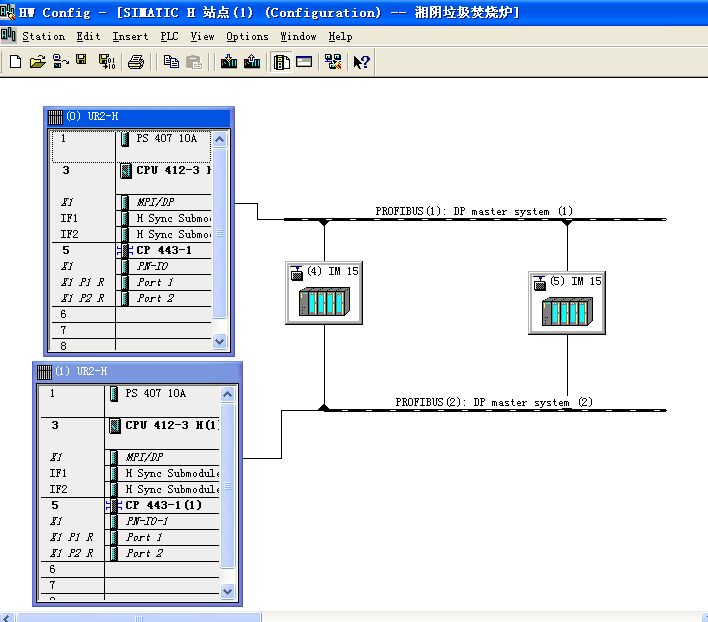

图片说明： 1，硬件组态 2，pc站组态 3，系统构成
佳答案
1、硬件组态没问题，但是pcstation组态为什么要opc？一般就是一个1613和一个winccapplication（我没用过中文版step7，不知道对应显示啥）
2、wincc运行的话一定要装simaticnet，而且需要其中的redconnect软件包的授权，这是冗余切换需要的组件。
3、wincc与hplc通讯，要走namedconnection，通讯连接的内容是在step7的netpro里面组态好并分别下载到plc和pc的stationconfiguration中，然后才能在wincc的namedconnection中发现并选择这个连接。具体步骤，你可以去西门子中文网站的下载频道找下，有冗余plc的具体教程。
