tp1500和cp243-1通讯问题
郑志武
发布于2013-03-05 15:40
3
0
标签：
西门子精简面板tp1500和s7-200之间的以太网连接（通讯模块为cp243-1）？
1、以下是我在v4.0step7microwinsp6“以太网向导”里面的设置：
模块位置：1
ip地址：192.168.1.11
子网掩码：255.255.255.0
模块命令字节：qb2
要为此模块配置的连接数目：2

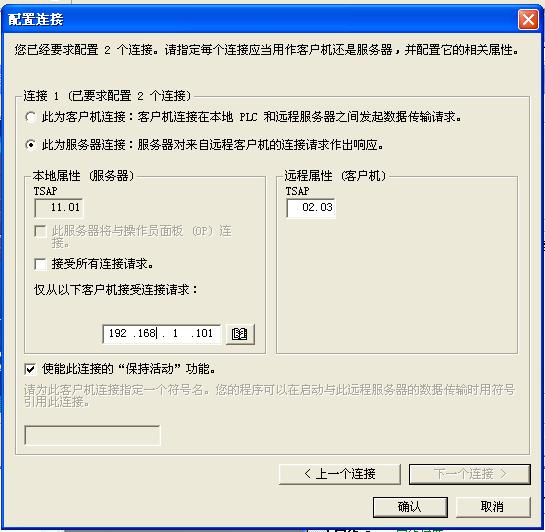

连接0和连接1的配置见附图1和附图2；
crc保护：不生成
为配置分配存储区：vb342-vb500
设置完成后，写了sm0.0调用eth1_ctrl的程序，下载到了plc；
2、我在simaticwinccflexible2008里面的设置见附图3：
设置完成后，在画面上组态了需要显示的plc的地址，如vw500、mw5.5等，下载到了tp1500；
连好网线（通过交换机），断电，上电，tp1500相关数值区显示“#####”
现在我有如下疑惑：
1、对于cp243-1，是否只需要在v4.0step7microwinsp6里面用“以太网向导”进行设置，不用在“v1.0
pcaccess”里面设置、也不用使用opc？
2、为什么我用“以太网向导”进行设置完后，在线查看plc信息里面，看到cp243-1的状态是“连接未建立step7microwin通道连接”、通道信息是“通道未就绪”（见附图4和附图5）？
3、tasp地址设置有什么规定吗？
4、plc下载程序时提示“存在与附加模块不相符的配置。。。”这对通讯有影响吗？
另外麻烦各位高手帮忙看一下我的配置有无问题，谢谢！
图片说明： 1，附图1 2，附图3 3，附图4 4，附图5 5，附图2
佳答案
1、对于cp243-1，是否只需要在v4.0step7microwinsp6里面用“以太网向导”进行设置，不用在“v1.0pcaccess”里面设置、也不用使用opc？
v1.0pcaccess是opc服务器软件，你用触摸屏和plc直接连接，不需要在pcaccess中设置任何连接。因为用不到pcaccess。
2、为什么我用“以太网向导”进行设置完后，在线查看plc信息里面，看到cp243-1的状态是“连接未建立step7microwin通道连接”、通道信息是“通道未就绪”
要保证cp243-1和pc机的ip地址在一个网段上。cp243-1模块不会自动适应电缆的接线方式，因此直接连接pc机网卡和cp243-1模块时，需要注意网线的类型。
3、tasp地址设置有什么规定吗？
tsap（transportserviceaccesspoint）地址是通信连接地址，它包括两部分：
部分：通信连接号，如10
第二部分：cp243-1模块安装在s7-200的机架/槽号，如“00”代表cp243-1安装在0号机架0号槽（即cpu之后的个模块）
4.plc下载程序时提示“存在与附加模块不相符的配置。”这对通讯有影响吗？
没有任何影响，不用管它，直接下载即可。
