s7400冗余
郑志武
发布于2013-03-05 15:40
2
0
标签：
系统为cpu:s7-400h冗余,带三个plc站，本地1号站有4个im153冗余机架及1个ylink、，远程2号站有2个im153冗余机架及1个ylink，远程3号站有3个im153冗余机架及1个ylink，因远程站距离较远需要光缆连接，现在只知道是需要olm模块，但不知具体应怎样配置。见附件图

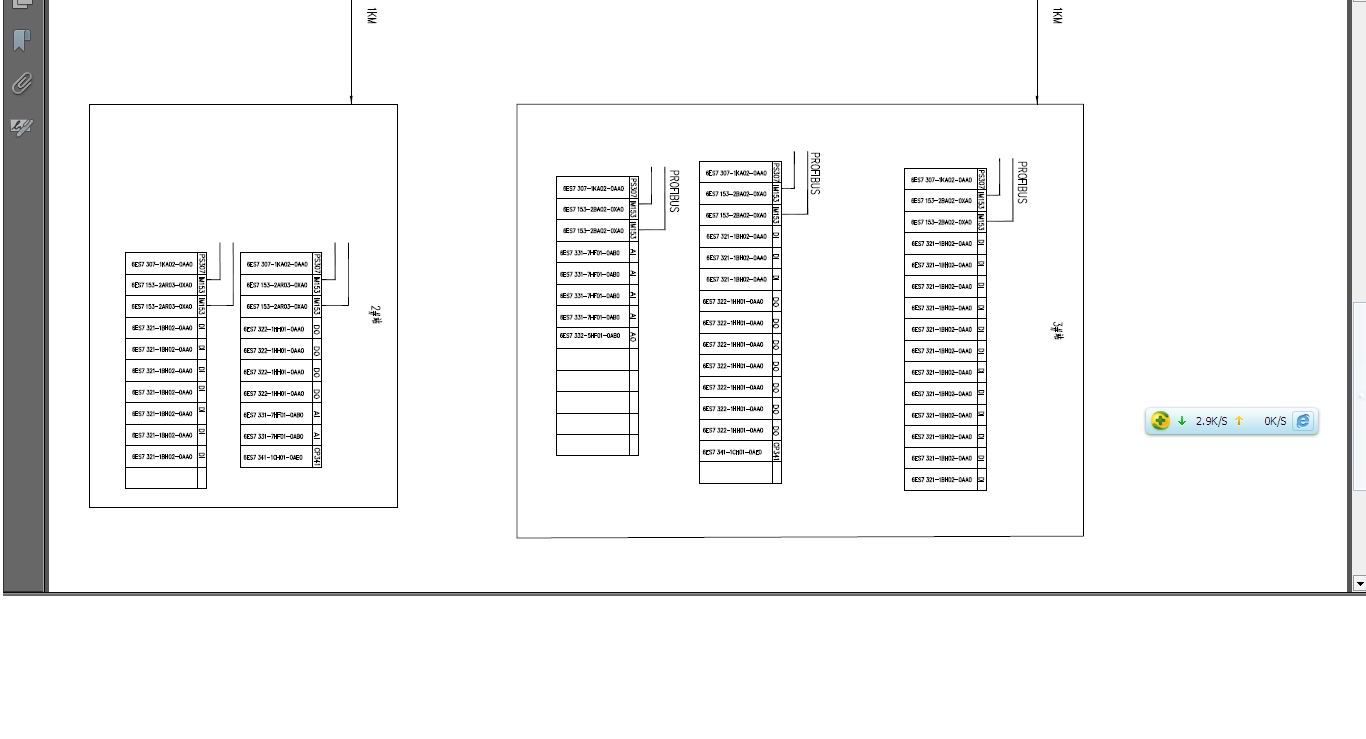

图片说明： 1，2#3# 2，1#站
佳答案
不知道楼主提到的配置是在step7中的配置，还是系统结构图中的olm的连接方式：
如果是系统结构图中的olm的连接方式如下：
s7400h主站连接了本地1#站及ylink后分别接两个olm模块（每一路dp接一个olm），远程子站每个子站接2个olm模块，到后所有的主站及远程站中所有个olm连成1个环，第二个连成1个环即可。
