326f 10点 do输出模块硬件组态
郑志武
发布于2013-03-01 23:14
69
0
标签：
326f10点do输出模块硬件组态，组太后在硬件配置里i是32——37，q为32——39，可是这个模块是10点的bool啊，那么应该用32.0——32.7，加上33.0,33.1这10个点吗？还是用32.0——32.4和33.0——33.4这10个点呢？
佳答案
1、数字量输入模块sm326f,do10xdc24v/2a,源型输出,故障安全,带诊断中断，(6es7326-2bf01-0ab0)：

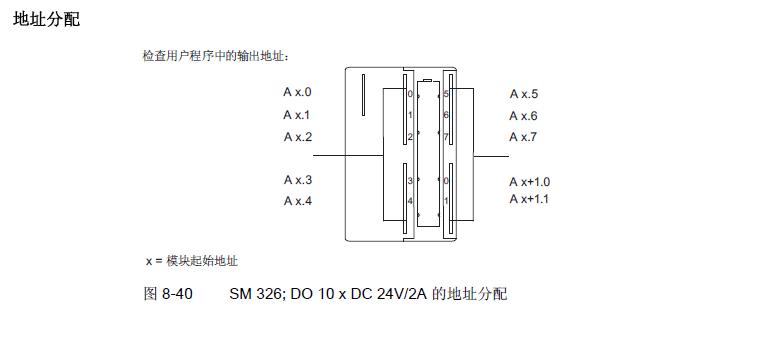

地址分配：ax.0至ax.7，ax+1.0，ax+1.1共10个。通道号为：0-9，共10个
见上传的图片。
2、有关细节见下述文档中的手册章节8.6
simatic自动化系统s7-300et200m分布式i/o设备故障安全信号模块：
https://support.automation.siemens.com/cn/llisapi.dll?func=cslib.csinfo&objid=19026151&objaction=csopen&nodeid0=10805162&lang=zh&siteid=csius&aktprim=0&extranet=standard&viewreg=cn
图片说明：1，通道号2，地址分配
