模拟量输入模块:331-7nf00-0ab0,数据读不进来
郑志武
发布于2013-03-01 23:14
144
0
标签：
模拟量输入模块:331-7nf00-0ab0,数据读不进来，我用信号发生器发送1~5v信号给模块channel0，地址为iw512，输入端用万用表可以检测到信号，但变量表监控时一直为零，检查组态设置：inputs：0~1通道组为1~5v，2~3和4~5没有使用，6~7为±10v（6通道有用，信号来自输出模块），有说同一通道组内只使用一个通道的，如果是电压信号，未用通道与使用通道并接，我也这么做了；其他接线还有需要注意的吗？同时还有哪些原因导致如此呢？
问题补充：
布置为：ps电源，中间空一个槽，然后cpu，然后接口模块im365，然后是模拟量输入模块，模块上没有什么地方可以设置硬件地址，那么组态时地址怎么办，信号发生器可以产生电流信号，这些模块都是新的一，本身应该不会有问题的.
佳答案
1.首先回复陈靖宇同志，信号发生器不但能输出电压信号和电流信号，还能输出电阻及热电阻、热电偶等。
2.331-7nf00为四通道8点输入，每个通道可测量类型为电压和电流。在step7中，打开硬件组态，双击模拟量输入模块331-7nf00，出现属性对话框，在地址栏项可更改组态地址。参考上传图片。
3.在属性对话框输入栏项，对于未使用的通道，在“测量类型”参数中，将其值设为禁用。此设置可以减少模块的周期时间。对于测量范围为1-5v：并联同一通道中已使用的和未使用的输入。对于电流输入4-20ma：串联同一通道组中已使用的和未使用的输入，为每个已设置但未使用的通道连接一个分流电阻。
4.对于你说的“ps电源，中间空一个槽，然后cpu，然后接口模块im365，然后是模拟量输入模块”我不明白你的中间空一个槽是什么意思，对s7-300主机架电源模块总是在1号槽的位置，2号槽是cpu的位置，3号槽是接口模块，4-8是信号模块，怎么会中间空一个槽呢。
5.变量表监控时一直为零，是正常的，因为piw和pqw没存储区，故在监控表中无法直接监控。可以赋值给mw或是db块中去，就可以使用位地址进行监控啦。

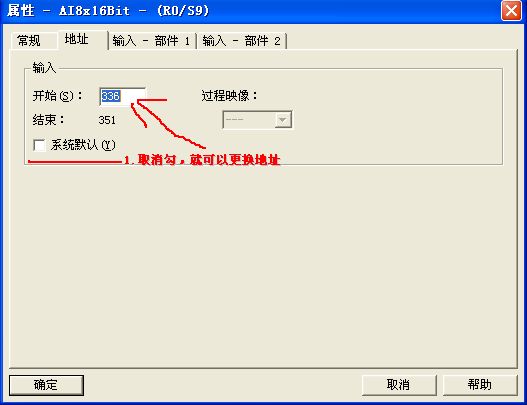

图片说明：1，331-7nf00硬件组态
