一个显示屏控制两个200 PLC通讯
183.233.253.26
发布于2013-03-01 10:46
2
0
标签：
1）两个s7-200plc之间可以进行数据交换。
2）一个屏实现对两个plc进行控制
我想选择一个cpu224xp和一个cpu222，其中224xp的port0用于和222的port0进行通信。将td400c接到224xp的port1，那么我可不可以实现td400c控制两个plc。如果不可行是不是由于以下原因？
1、因为td400c只能连接一个plc，所以无法实现控制两个plc（那么我选择tp系列屏是不是可以解决这个问题？）
2、即使两个plc通信了，但是屏和plc的通信必须再另组网络，即222不可实现，必须也选择224xp，这样两个plc的port0、port1分别相连，形成两个通讯网络，一条用于plc通讯，一条用于面板控制。（那么用这种方法实现，屏可以选择td400c吗？）
想要寻找一个既能实现以上要求，又能够大程度节约成本的方案。。
图片系统是如何实现的？只是用了一个2口cpu，一个1口cpu，即两个plc之间的通讯协议，屏是如何连接的（只是连接1个plc，还是和两个plc都相连了？）
此系统中显示屏是否可以用td400c实现？？
问题补充：
如果两个cpu的型号都是cpu222能实现上述功能吗?（因为也前就是用的两个cpu222独立控制的，系统中要添加功能，如果两个cpu222不能实现以上功能，只能重新选择cpu了），是不是接口不够了？因为图片中系统是用一个2口cpu（但是只使用了一个），一个1口cpu，和一个屏组成了hmi与cpu通讯的。。。。。。。。
两个plc和屏的主从关系是什么样的，是屏作为主站，两个plc作为从站，还是cpu224xp作为主站，可以控制cpu222，然后屏也是主站，控制两个plc？

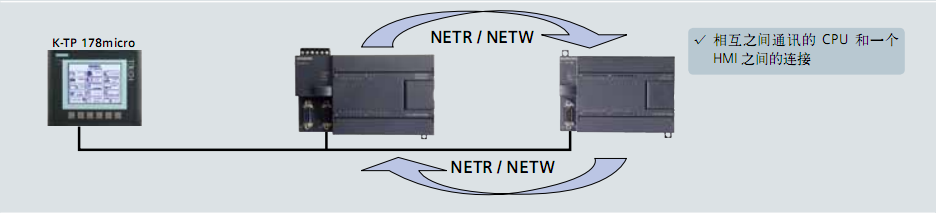

图片说明： 1，西门子文件中hmi与cpu通讯连接举例 2，hmi和两个plc控制系统
佳答案
ppi的话是支持多主站的。你把一台plc与hmi作为主站。1号plc对于2号来说是主站，2号是从站，但是1号对于hmi来说是从站。简单点说就是，hmi把控制2号plc的信号先传递给1号plc，1号plc在与2进行通信控制，是完全可以实现的！
