西门子PLC s7-300/400 p区指的是哪个区？
郑志武
发布于2013-02-28 23:51
10
0
标签：

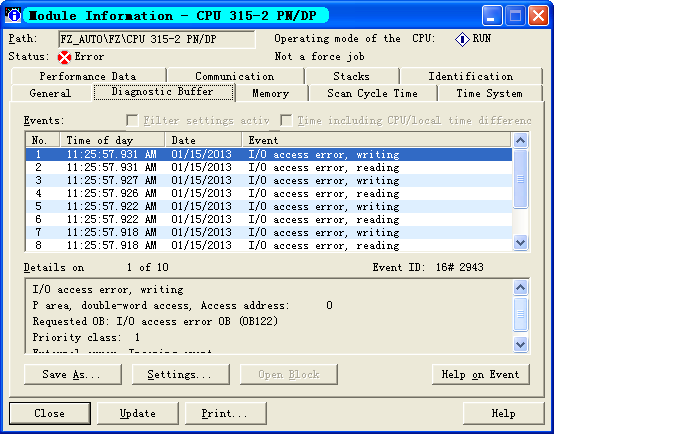

诊断信息：
event1of10:eventid16#2943
i/oaccesserror,writing
parea,double-wordaccess,accessaddress:0
requestedob:i/oaccesserrorob(ob122)
priorityclass:1
externalerror,incomingevent
11:20:07.298am01/15/2013
问题补充：
阿鸣老师：我按你的方法查了pqd0pid0可是我程序中没有用呢？还有别的可能吗？
图片说明： 1，图片 2，截屏查找
佳答案
1、p区指的是哪个区？
是外设i/o存储区。不经过过程映像区输入表直接访问输入模块，即不受扫描周期的约束。该区不能以位（bit)为单位访问外设i/o存储区，只能以字节、字或双字为单位进行访问。
该区多用于模拟量的输入信号。
2、如何查找？
一般程序中的用pib,pqb,piw,pqw,pid,pqd表示的过程通道的变量。
i/oaccesserror,writing
parea,double-wordaccess,accessaddress:0
检查程序中的pqd0地址所对应的硬件是否存在，或该地址在硬件组态中是否定义。
3、如何查找pqd0地址所在的程序？

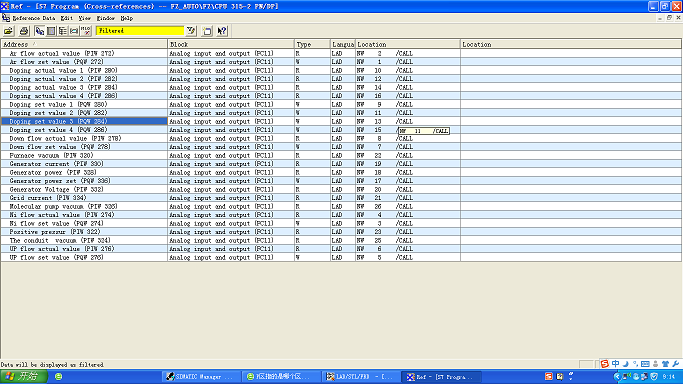

应用step7的交叉索引功能。
打开交叉索引，点击‘filter’（工具栏上的小漏斗和笔的图标）打开，勾选‘per.inputs’和‘periph.outp’项，即可显示piw,pow。至于iw，同理勾选‘inputs’即可
