s7-200 控制步进电机
183.233.253.26
发布于2013-02-26 17:38
1
0
标签：
原来有一台s7-200cpu224（cpu版本02.00），编写程序时用高速脉冲输出指令pls控制q0.0和q0.1输出脉冲，来控制步进电机的运动，一直工作很正常。后来由于业务的扩展，公司又新添了一台s7-200cpu224cn（cpu版本02.01），把原来一直使用的程序下载到新的s7-200cpu224cn中，就出现q0.0和q0.1输出指示灯很快的闪动一下就熄灭，步进电机也不动作的现象。想请问大家一下，这是哪方面的原因造成的，是plc硬件问题还是cpu版本不同不兼容或者其他原因？非常感谢大家的帮助啊！（外围电路接线没有任何改变）
问题补充：
我们采购的是晶体管型的plc，t33和t34的触发在cpu224型plc中没有问题，步进电机运行正常，只是到了cpu224cn型z中才出现无法输出脉冲

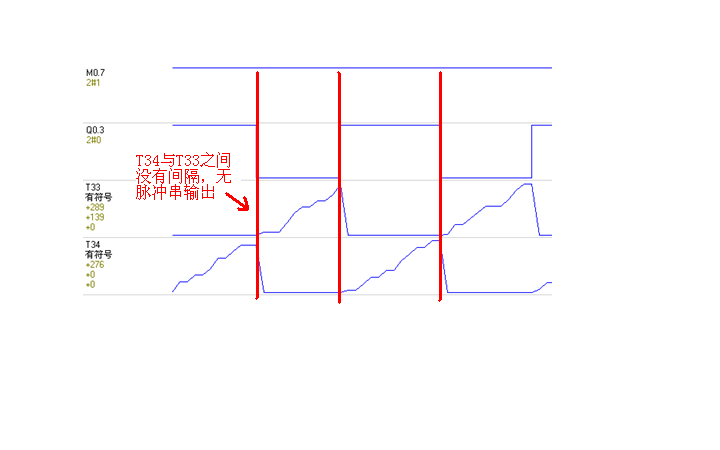

图片说明： 1，s7-200 cpu224（cpu版本02.00）状态监控趋势图 2，s7-200 cpu224cn（cpu版本02.01）状态监控趋势图
佳答案
1、s7-200cn与simatics7-200plc的技术规格、功能特性、外观尺寸以及编程软件都相同。s7-200cn家族系列产品与simatics7-200各cpu及模块100%兼容。
2、使用pto/pwm发生器的功能应使用什么类型的cpu？应使用24vdc晶体管输出的cpu，继电器输出的绝对不行。
3、在图2中s7-200cn的问题关键是t33/t34没有被触发，建议你检查程序中t33/t34的使能端的控制逻辑，即这控制逻辑的结果必须为有效电平，这样才能触发t33/t34。
