wincc与gprs无线设备通讯的问题
183.233.253.26
发布于2013-02-26 17:38
700
0
标签：
研发的gprs无线测量设备，设备是用msp430单片机做的，通过给设备输入目标ip和端口即可向上位机发送测量数据。现在由于项目需要，想用wincc做gprs无线设备的实时组态，两者之间的通讯问题一直不知道怎么解决，怎么实现联通才能在wincc里面接收到gprs发送的数据。因为设备发送数据是指向目标ip的端口，所以在上位机上侦听指定端口就可以收到发送过来的数据。但是在wincc里面是建立设备驱动以后才能建立连接的，我们这种gprs设备想在wincc里可以直接建立通讯驱动么，还是需要做opc中转服务,gprs设备跟opc连接，wincc在跟opc连接，如果是需要这么做该怎么具体实现呢。用wincc不知道怎么去连接，我们实验过易控的组态软件，因为易控直接就有gprs的驱动方式，所以指定好通讯协议，ip和端口就可以连接的，这个也基本上实验过了，所以还请懂得wincc的各位老师，高手们给我一点思路和点拨，谢谢！
佳答案
1.由于西门子的opc连接通过s7协议走，需要在netpro（step7中的一个工具组件）中建立s7连接。
3.在opcscout（西门子opc软件，在www.4008104288.com中有下载）中建立连接，注意是opcsimaticnet

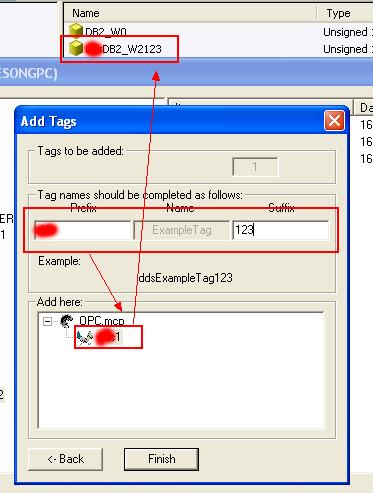

4.将opcscout中组态的变量“导入”到wincc中。
a)之所以“导入”加了引号，是因为不知道这么说是否确切。相当于开通连接
b)注意wincc这里需要外部变量的授权

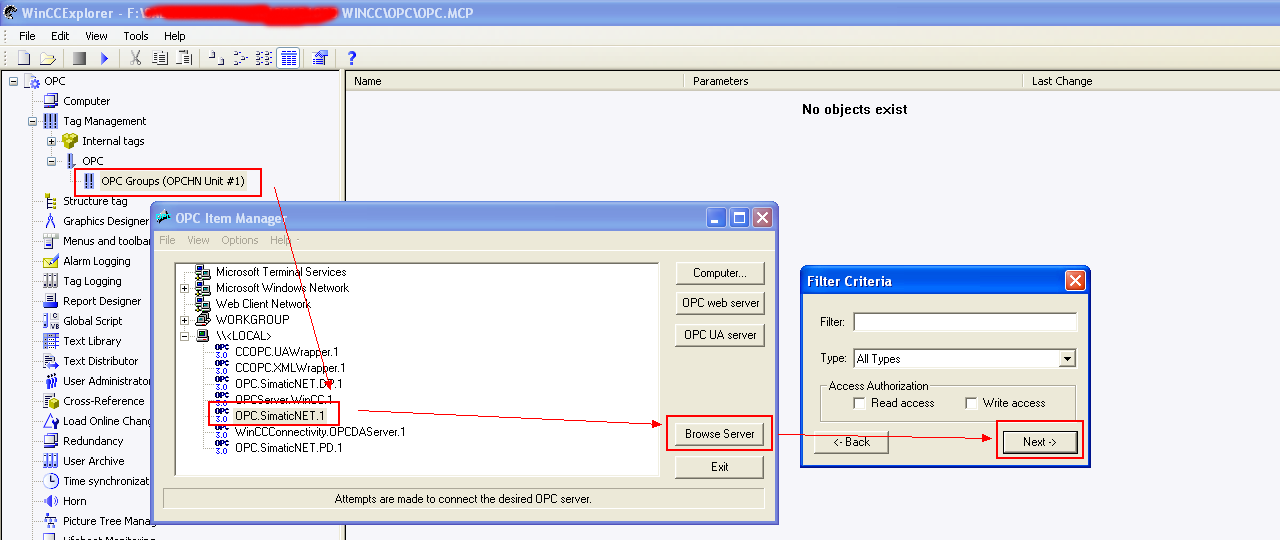

c)在wincc的tagmanagement中此时会看到一个opc的驱动器，右键点击，选取systemparameter
d)右键后注意要等待3~5秒钟才会出现<local>，选择；
e)之后选opc.simatic.1
如果还是不清楚可以给我留言，我发给你当时实验的word文档
图片说明：1，d) 12，d) 33，d) 24，c)
