模块地址
郑志武
发布于2013-01-17 23:55
27
0
标签：
冗余412-3h,现在有5个153-2，第二个153，有7个ai,地址从512到623，后面跟着的153有6个ri,在后面153是2个ao,和4个ai，那ri的地址是624开始，还是跟在11个ai后面
问题补充：
请问，硬件配置的地址，在哪里看啊，还是我在step7组态时定义的地址
佳答案
根据实际情况，有几个ai模块，反正无脑拖进去就行了，地址不需要你特意去配置，系统默认即可。想查具体哪个通道的地址点击该模块所在的im153，下方出现列表形式的组态信息，如图。iaddress就是你要的地址，当然do或者ao的地址在qaddress中查询。

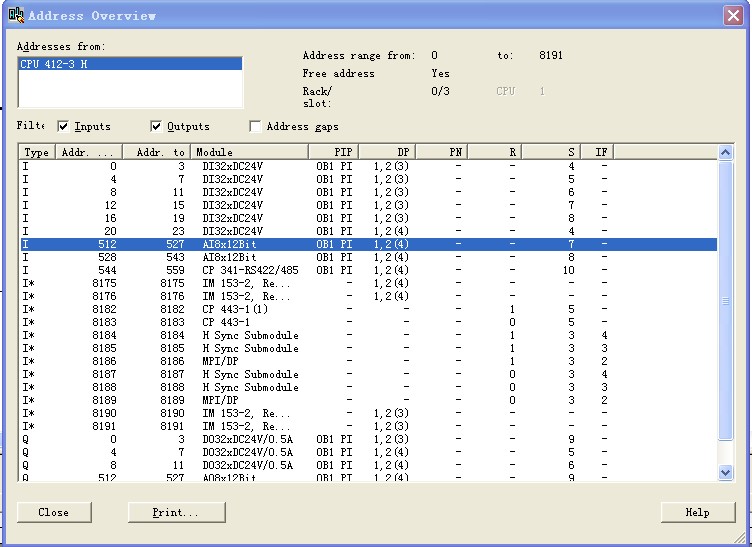

另一种方法就是addressoverview，可以点击addressoverview按钮或者键盘ctrl+u调出，查看各种地址，很方便，如图。
图片说明：1，ai_addr2，addroview
