指令转为梯形图后有什么变化
郑志武
发布于2013-01-15 23:40
85
0
标签：
原语句如下：
ldi0.6
ldm4.1//1-2#手动申请
rm4.1,1
old
anm30.1//1-2#补油泵未有故障
ab>vb1380,0//补油时间限制大于0
ab=vb1381,0//补油任务空闲
sm4.7,1//1-2#补油申请
movbvb1380,vb1381

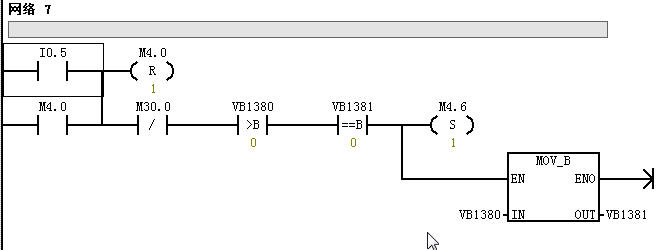

图片说明： 1，转换
佳答案
写的语句表与图片说明有一点点子偏差，上面的语句表不能转换为图片说明的梯形图，原因在于你的前四个指令中，
ldi0.6
ldm4.1//1-2#手动申请
rm4.1,1
old
这四个指令的组合，形成不了图片说明的逻辑：
ldi0.6//装载i0.6;
ldm4.1//装载m4.1;
这两句只完成了装载，并没有说明这两条指令的逻辑功能，就去使能m4.1，cup是无法执行的。
正确的改为如下：
ldi0.6
ldm4.1
old
rm4.1
以下照写就可以了。
