关于系统总线和终端总线的问题
郑志武
发布于2013-01-15 23:40
2
0
标签：
正在做一个项目，采用pcs7单站结构。一个es，四个os，四个as站。es和os都装了cp1623。首先，四个as站之间通过x208连成以太环网。然后把es、os通过cp1623分别连到x208上。es和os之间都能ping到。

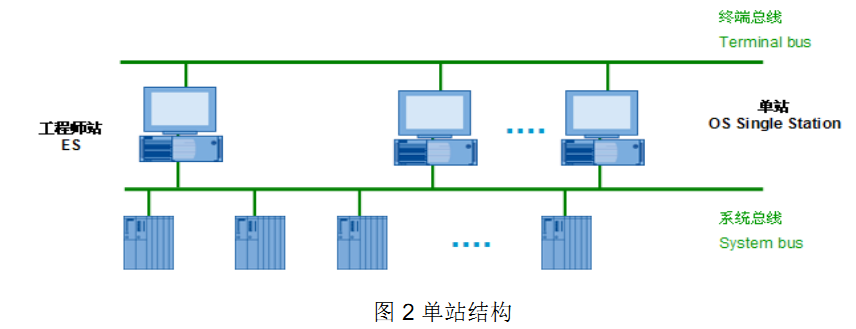

问题是，按照上面配置的话，pc站之间的互连以及pc和plc之间的连接都采用cp1623的形式，那么是不是终端总线和系统总线是公共的？看的资料上，os单站结构如图所示，好像系统总线和终端总线并不是共用的。这样做是不是不规范？
图片说明： 1，os单站
佳答案
楼主说的很正确,好是用普通网卡组成一个终端总线网络.原因是终端总线要进行os项目下载,项目拷贝等工作,这个会占用网络的带宽,为避免影响pc与plc之间的系统总线的工作,推荐将两条总线分开.
