输出模块322-1hh01-0aa0的选型问题
郑志武
发布于2013-01-15 18:00
85
0
标签：
如果选择的是322-1hh01-0aa0(220v，16点继电器输出的)看手册，有几个问题想请教下：
1.就是这个模块的带载应该看哪个参数？是不是看输出总电流？我是这样理解的这个模块有2组，按手册每组大8a，如果接8个接触器线圈（线圈电阻800欧姆左右），每个电流是否就是220v/800，那么8个同时工作电流大概在2a左右，也就是没有超过，如果需要一个独立电源供电，16点一起工作，那么这个24v电源少要提供4a左右的电流，不知这么理解正不正确？

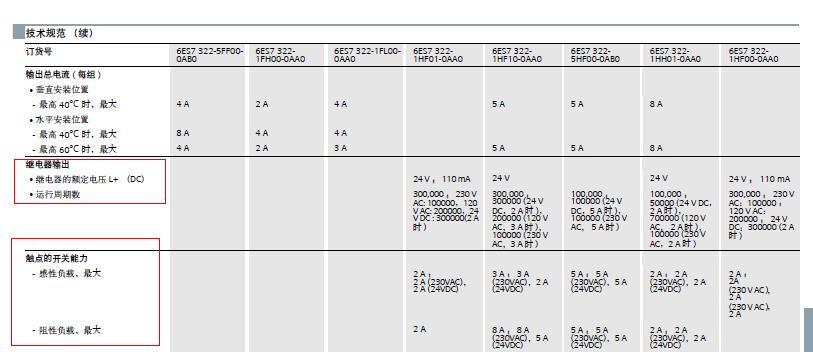

2.图中手册有2个：一个是触点的开关能力，还有一个是继电器输出的运行周期数，这个应该如何理解的？

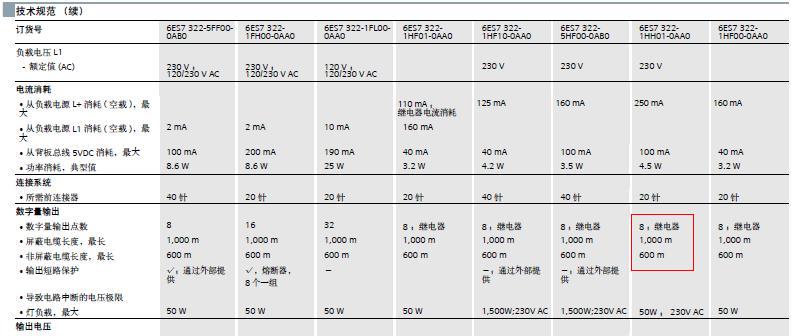

3.322-1hh01-0aa0这个模块应该是16点的，为什么手册写的是8继电器（见截图2）这个应该如何理解
图片说明： 1，1 2，2
佳答案
1、理解正确。要注意负载是感性的还是阻性。
2、运行周期数：翻译问题，就是运行次数、即寿命为多少次、
3、应为16，有些样本质量不令人满意。
6es7322-1hh01-0aa0：
sm322;do16xrel.ac120/230v的属性：
、16点输出，电隔离为8组
、额定负载电压为24vdc到120vdc，48vac到230vac
、适用于ac/dc电磁阀、接触器、电机起动器、fhp电机和信号灯。
建议看看：
《s7-300模板数据》下载：
https://www2.ad.siemens.com.cn/download/upload/as/manual/s7300_module_data_manual_zh-chs_zh-chs.pdf
