模拟量的接线与分配
郑志武
发布于2013-01-10 23:21
3
0
标签：
1.6es7331-1kf02-0ab0接了8个二线制的的4-20ma互感器，按模块接线图所示，将互感器的信号+接24v，负端接到模块的2,7,12,17,22,27,32,37，然后将5,10,15,20,25,30,35,40端短接接到24电源负端，硬件组态里选i4-20ma，问题来了：plc在线，监视对应的piw，发现前4个反馈为0左右，正常；后四个反馈为5528，这就不对了，应该为0啊！请大家分析原因
2.有一个电动阀门自带控制器，控制压力大小，要求有压力0-10v输入，我现场有一个压力变送器输出0-10v信号连接到我plc了，大家一般都用什么仪器做到电压信号一分二？讲几个常用的牌子吧
佳答案
1、6es7331-1kf02-0ab0后四个通道没有硬件组态
2、魏德米勒

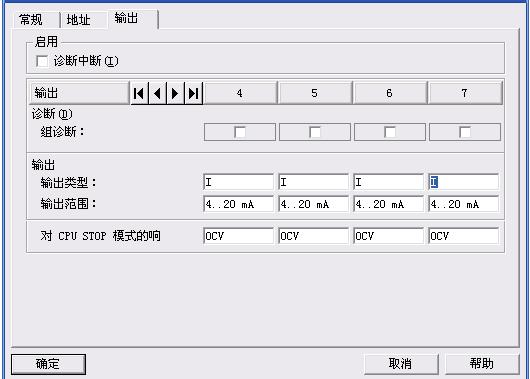

图片说明：1，1，4567硬件组态
