关于jc的使用问题
郑志武
发布于2012-12-28 11:52
122
0
标签：

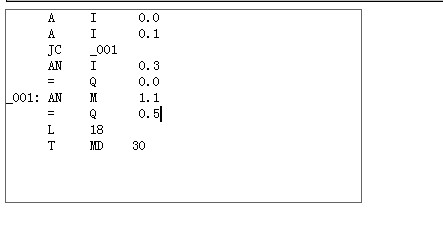

为什么i0.0和i0.1没有按下时就已跳转到_001?有程序和仿真结果图
问题补充：

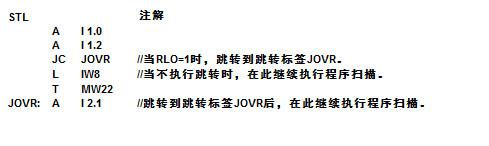

那s7的帮助的例子（如图）的具体逻辑执行过程是怎样的？还有br位在哪里能看？
图片说明： 1，ob1 2，jc说明 3，仿真
佳答案
1、jc的使用：若rlo=1，则跳转。
2、i0.0和i0.1没有按下时就已跳转到_001?
并没有跳转到_001。而是执行了下述的程序：
ani0.3
=q0.0
_001:ani1.1
=q0.5
上述程序被执行后q0.0与q0.5均被置1.，因为i0.3与i1.1初始状态为0，an操作后rlo=1，故此q0.0与q0.5均被置1。
3、仿真必须注意设置各个点的初始状态，这样才能仿真到理想的结果。
