关于模拟量模块的bit数与fc105转换的关系
郑志武
发布于2012-12-28 00:33
432
0
标签：
fc105是把模拟量输入模块得到的数据转换成与工程实际单位匹配的值，比如说0~10mpa对应传感器4~20ma电流信号。如果模拟量输入模块是sm3318*12bit的话，比如地址为piw100,每一组通道高的数据是4095，按照fc105的公式算过来根本不能满足量程啊。工程信号、模拟量输入输出模块、还有实际对象值之间是怎么转换的。

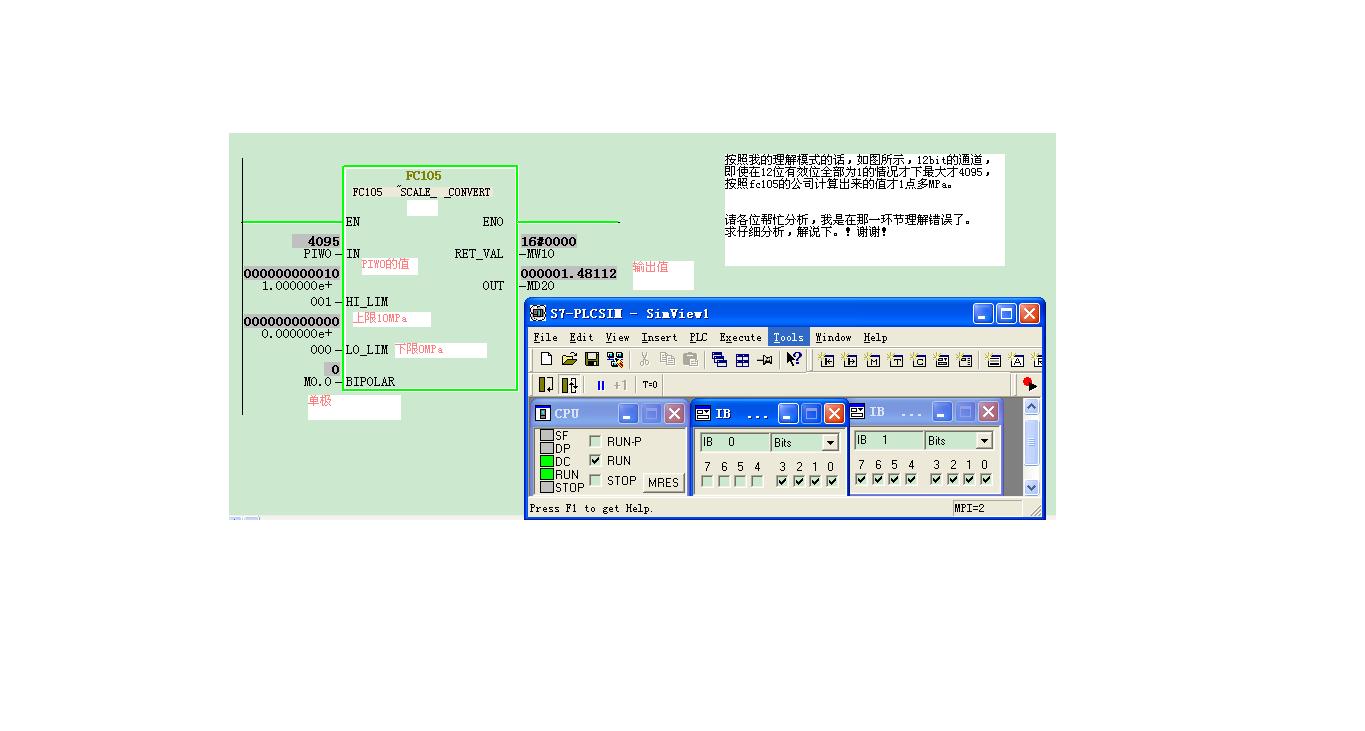

图片说明： 1，fc105实际仿真的情况
佳答案
1、首先12bit并大值并不是4095，他是高位有效的，即低4位无效，（1111111111110000）。
2、其次我认为可以不管分辨率，这样来理解，即在plc中4~20ma就对应于0~27648，fc105就是将0~27648的机器码线性化为实际工程量。
