关于317的软冗余
郑志武
发布于2012-12-27 17:49
12
0
标签：
用两个317-2dp做软冗余系统，算了一下同步的数据量大约为5000byte，同步链接方式为mpi，算了一下同步这些数据好像要10秒钟，同步数据的周期会不会影响到我程序的扫描周期呢，如果同步方式换成ethernet的，那这两个以太网卡（cp343-1）是不是既可以用来同步数据，同时也可以用来当做和上位机通讯的网卡
佳答案
1、同步数据的周期会不会影响到我程序的扫描周期呢？
不会影响到程序的扫描周期。不过10秒钟的同步数据时间有些过长。同步的数据量大约为5000byte，如果有要求实时性较强的要求，建议应用s7-400h.。软冗余是低成本应用与要求实时性较一般要求的系统。
2、如果同步方式换成ethernet的，那这两个以太网卡（cp343-1）是不是既可以用来同步数据，同时也可以用来当做和上位机通讯的网卡？
完全可以。详见下述实例，西门子s7-300软冗余系统在垃圾处理自控系统中的应用，其中，通讯模块6gk7343-1ex20-0xe02块与计算机进行网络通讯并进行两个cpu之间的冗余通讯。连接：
https://www.ad.siemens.com.cn/applic/publicsystem/article.asp?articleid=471

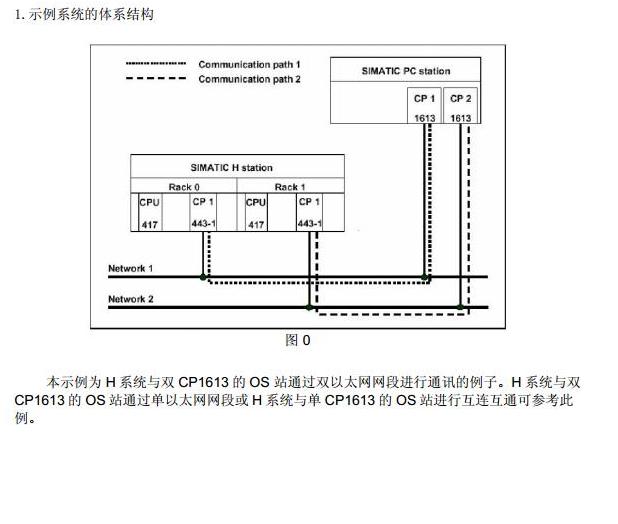

上位机与冗余系统通讯硬、软冗余基本相同，详见上传的图片。
