fb块中组态结构变量的问题
郑志武
发布于2012-12-18 17:51
80
0
标签：
我在本网站上下载了一篇"如何组态plc块中的结构变量,使其连接能在os系统中使用"的文档.觉得很有用,但是照步骤做到第2步"2.在功能块fb1中新建结构变量aaa"就做不下去了,fb1打开后怎么新建这个结构变量呢,请指教一下,谢谢

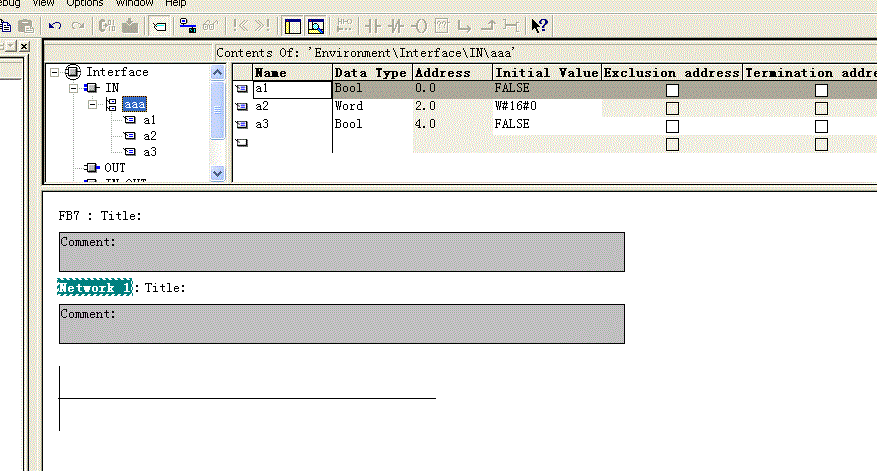

图片说明： 1，图例
佳答案
具体步骤如图，
1、先建立fb1
2、在输入in处进行变量声明，保证名称name为aaa，输出类型data
type为struct，在下拉菜单中选择即可。
3、点击aaa继续依次输入变量a1,a2,a3,注意数据类型的合理一致。
