请参照图片程序，给出详细解释
图片说明： 1，timer&analog 2，analog
佳答案
network1
set//置位rlo（逻辑运算结果位）
=#ok//赋值给ok，ok=true
clr//清除rlo
an#present//取present变量的状态，并取反，此时rlo的状态和present取反后的状态一致；
jcfend//若rlo为true,则跳转到fend处，没猜错的话fend在本fc（或fb）的结尾处；
l#ch_1//装载ch_1的值（到accu1)
tlw6//传递（accu1的值）到lw6，lw6是本地堆栈区的第3个字，即lb6和lb7两个字节；
lb#16#0//装载字节型的16进制常数0；
t#byte_00//传递给byte_00
l#paw//装载paw的值；
t#paw_addr//传递给paw_addr
a#beckhoff//取beckhoff变量的状态，此时rlo的状态和beckhoff变量的状态一致；
jcbkf//若rlo的值为true则跳转到bkf处；bkf应是本fc(或fb)的另一个network；
network2:writesiemenspr
l#paw_addr//装载paw_addr变量的值（到accu1中）；
itd//将accu1的值转换成双整数；
ll#8//装载长整型实数8（到accu1中，accu1里面的数据被装载到accu2中），
*d//将accu2中的数据和accu1中的数据相乘，结果放在accu1中；
lar1//将accu1中的内容装载到ar1中（ar1是地址寄存器1），此时ar1的值是paw_addr*8之后的结果，根据这个程序的功能，*8相当于左移3位；
llw6//装载本地堆栈区第3个字的内容到accu1，结合前面的赋值，lw6保存了ch_1变量中的值；
tpqw[ar1，p#0.0]//将accu1的值传递到pqw(输出过程通道)ar1+p#0.0偏移后的地方，ar1如上所述，+p#0.0是在ar1现有地址内容的基础上加0个字节和0个位，即不偏移，至于为什么这样用后面给你解释；
l0//装载常数0；
t#error//传递给变量error；
set//置位rlo；
=#ok//赋值给ok；
这应该是写某一外围设备的程序吧？paw应该是该外围设备的地址。
不知道你什么地方比较难懂，我就根据自己学习过程中比较困难的地方给你说吧。
jc：条件跳转指令，当rlo结果为true（也可以说是为1）时，程序跳转到制定的地方，本程序中是跳转到fend处，从跳转指令到跳转目的地之间的程序在该扫描周期内不再执行。
ar1：地址寄存器ar1，是一个32位的存储空间，它的每几个位的组合是有不同意义的，不想accu1那样代表一些数值，比如说ar1的后三位代表的是位地址信息，一个字节有8个位，位0-位7，那么用3个二进制位就可以搞定了，000-111。

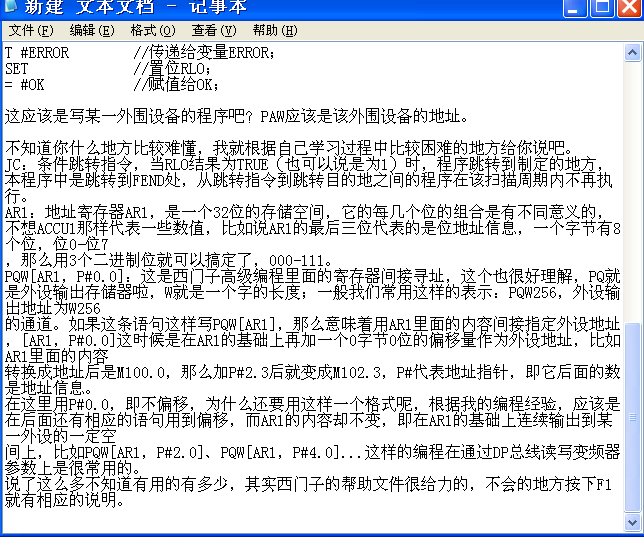

晕1000字以上了，给你图片吧！
