关于s7-200的modbus rtu 从站通讯的问题
林慧玲
发布于2014-03-11 16:22
4185
0
标签：
马上注册，免费学习超过100课时视频教程，免费下载海量学习资料
自由口通信和modbus通信，想法：让电脑跟s7-200plc通过modbus协议进行通信，plc做从站，把从站的modbus协议写道plc上，电脑上使用串口调试软件发送一个数1，然后通过modbus协议，传送到plc中，接收到以后点亮i0.0点（不知道这种想法是对还是错）。我用的是s7-200226cpu，编程线是usb/ppi的（一头是485头，一头是usb接头）。
以下是我做的过程，我在编程环境中编写了从站程序，并用编程线下载到了plc中（程序在下图中，因为刚学，编写的程序对不对我自己都不知道）然后用串口调试软件发送数据1做验证，结果没有反应，在程序状态监控中显示mbus_slave的错误代码是10（从属功能没有启动），还有就是我在库存储区分配上地址设置的是vb0-vb779,在mbus_slave中的holestr位中，按理说保持寄存器不能跟库存储区相重叠，可是我在设置保持寄存器为vb0-vb779范围之内时没事儿，但是错误代码是10就是那个从属功能没有启动。超出这个范围，比如&vb1000就显示：无法建立与指定地址的连接，可能是无效地址或不存在的地址，这个时候用的是ppi编程线。我把线换成485转usb线，调到运行当，点程序状态监控显示：端口无法打开或正由另一个应用程序占用。彻底的不知道是为什么了，请来是们帮我指点一下，我的错误在那里。或者我现在想做pc跟plc的modbus协议传输该怎么实验，谢谢你们万分感激。
问题补充：

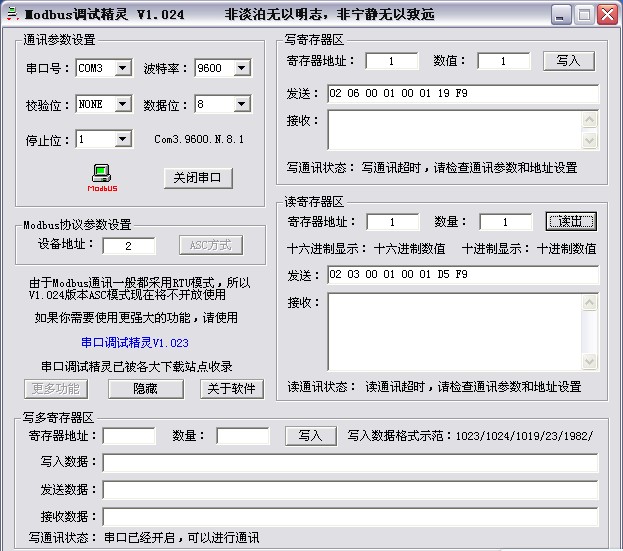

谢谢两位老师的回答，上午我弄了一下才知道，原因是我用的端口0放ppi线，在初始化modbus通信以后端口被占用，使用ppi编程线就不能在监控了，经过指点，我吧端口1放置ppi编程线，端口0设置放置485转usb的传输线，在监视程序状态时通讯显示正常了（见图）。我现在想通过modbus调试精灵向plc里面发送数据却不知道怎么弄了（也上图了）。还想跟老师请教，把数据发到plc里后数据应该存放在vw0起始的存储区中，我该怎么读取这里的数据呢，就是说怎么读出plc里的数据，总是绕不出这个弯。
图片说明： 1，调试精灵 2，写的程序 3，正常吴错误
佳答案
1、线，在pc中一定要表示为一个串口，这样子才能起先通讯实验；siemens原装的usb/ppi，在pc中表示的是一个usb设备。
2、holdstart占用的v区，不要和库内存重叠。比如你的holdstart=&vb0，数量是1000，那么vb0-vb1999都是hold范围，库内存至少分配到vb2000以上。为什么？现在照做，等有体会后，自然就明白了。
3、发下面这串数据到plc，有回应数据就表示成功了。
假定modbus从站地址10，读取40001一个hold寄存器（也就是vw0）：
0a03000000018571
（16进制格式）
