关于pid的正反作用的理解为什么在s7-200上和以前书上说的正好相反？？
郑志武
发布于2012-12-16 23:14
7
0
标签：
如何实现pid反作用调节？
在有些控制中需要pid反作用调节。例如：在夏天控制空调制冷时，若反馈温度（过程值）低于设定温度，需要关阀，减小输出控制（减少冷水流量等），这就是pid反作用调节（在pid正作用中若过程值小于设定值，则需要增大输出控制）。
以上是西门子s7-200·logo!·sitop参考
betaversion0.92
关于pid正反作用的解释，为什么和我们正常以前在书上学的相反！下面是很多人的理解：1. 用pid调节器控制恒温炉的炉温。。 这是一个典型的反作用调节。如果炉温下降（现场值下降趋势），我们pid控制输出要增加输出量，来增加功率。是增加的趋势。两个趋势相反。所以，是反作用。
2. 用pid调节器来控制冰库的温度，如果冰库的温度在上升，我们pid调节的输出也要增加，增加制冷的功率。。两个趋势是相同的。这就是正作用。

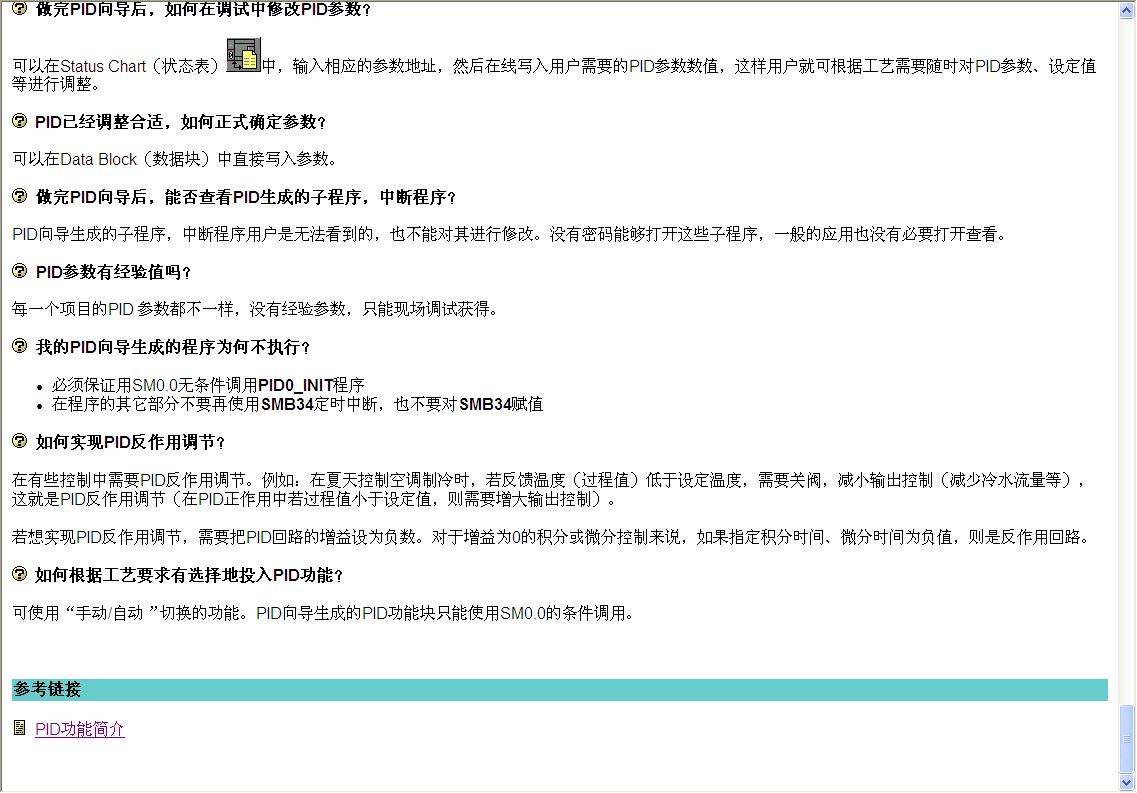

图片说明： 1，下面是我截取的西门子 s7-200 · logo! · sitop 参考上的图片
佳答案
下面是很多人的理解：1. 用pid调节器控制恒温炉的炉温。。 这是一个典型的反作用调节。如果炉温下降（现场值下降趋势），我们pid控制输出要增加输出量，来增加功率。是增加的趋势。两个趋势相反。所以，是反作用。
2. 用pid调节器来控制冰库的温度，如果冰库的温度在上升，我们pid调节的输出也要增加，增加制冷的功率。。两个趋势是相同的。这就是正作用。
这种理解是错误的，理解反了。
应该理解为pid输出增加导致的结果是增大还是减小来判定正反作用。
