整型值和实型值怎么理解？
116.24.101.90
发布于2012-12-14 00:34
2
0
标签：
在西门子300fc105块的转换中，整型值和实型值怎么理解。比如一个温度变送器的量程是-200至850度。输出4-20ma的电流信号到模拟量端口。在fc105量程应该怎样设置才能准确的读出现在的温度？
佳答案
fc105scale功能接受一个整型值(in)，并将其转换为以工程单位表示的介于下限和上限(lo_lim和hi_lim)之间的实型值，将结果写入out。
16位整数（int），整数是有符号数，整数的高位为符号位，高位为0时为正数，为1时为负数，取值范围为-32768~32767。32位整数（dint）的高位为符号位，取值范围为-2147483648~2147483647。
32位浮点数（real）为称实数，可以表示为1.mx2^e，其中尾数m和指数e均为二进制数，e可能是正数，也可能是负数。浮点数的优点是用很小的存储空间（4b）可以表示非常大的和非常小的数。在编程软件中，一般并不直接使用二进制格式或十六进制格式的浮点数，而是用十进制小数来输入或显示浮点数，例如在编程软件中，10是整数，而10.0为浮点数。
fc105参数
参数说明数据类型存储区描述
en输入booli、q、m、d、l使能输入端，信号状态为1时激活该功能。
eno输出booli、q、m、d、l如果该功能的执行无错误，该使能输出端信号状态为1。
in输入inti、q、m、d、l、p、常数欲转换为以工程单位表示的实型值的输入值。
hi_lim输入reali、q、m、d、l、p、常数以工程单位表示的上限值。
lo_lim输入reali、q、m、d、l、p、常数以工程单位表示的下限值。
bipolar输入booli、q、m、d、l信号状态为1表示输入值为双极性。信号状态0表示输入值为单极性。
out输出reali、q、m、d、l、p转换的结果。
ret_val输出wordi、q、m、d、l、p如果该指令的执行没有错误，将返回值w#16#0000。对于w#16#0000以外的其它值，参见"错误信息"。
详细资料请参考：f1在线帮助或fc105fc106使用与实例https://wenku.baidu.com/view/806f5910cc7931b765ce1512.html

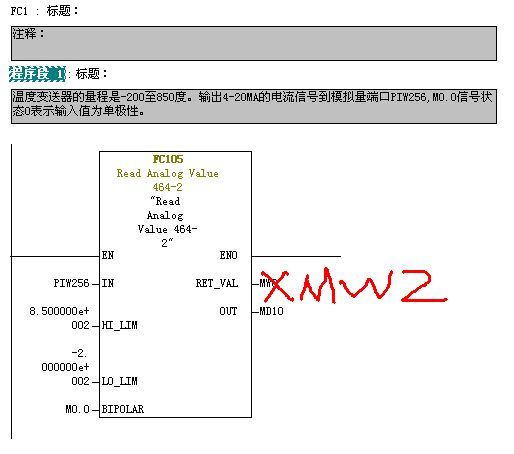

程序请参考上传图片,刚睡醒，写的时候疏忽了，mw0改为mw2，要不和m0.0冲突啦，m0.0总为0。
图片说明：1，fc105温度-200至850
