fm350-2模块三个通道计数方式为单方向计数时，哪些参数需要修改，为什么cpu报错？
116.24.101.90
发布于2012-12-14 00:32
7
0
标签：
次使用高速计数模块，也看了手册上的一些资料，包括入门手册，但是有些地方实在是搞不明白，首先看手册上将要定义一个udt1，建一个db数据块，然后通过该数据块的数据类型指定为udt1,udt1是从fm350例子程序中拷贝过来的，都是按照那上面做的，问题是现在在现场的程序中首先它没用到fc1(cnt2_ctr),fc2(cnt2_wr)等等这些功能块，而是用的fc102,fc103,fc104,但是好像作用跟fc1，fc2一样的，step7版本是v5.4的，下面是一大堆问题啊：1.下载程序时，只要将udt1也下载到cpu，系统马上报错，而且fm350-2也马上报错，高速计数模块不能正常计数，2.将udt1删除，清空程序，重新下载，cpu正常，fm350-2也没有sf故障，用到的三个通道都可以读到计数值，但是高速计数模块调试诊断信息里面有下面的错误信息：模块fm350-2counter的诊断缓冲区
订货号/描述组件版本
6es7350-2ah01-0ae0硬件1
---固件v1.0.3
dp主站系统：1
站点：6
序列号：sc-a6tg86652010
事件1/9:事件id16#f983:0f09
错误的作业顺序
外部错误,进入的事件
事件2/9:事件id16#f983:0f09
错误的作业顺序
外部错误,进入的事件
事件3/9:事件id16#f183:0f04
给模块分配了参数
进入的事件
事件4/9:事件id16#f183:0f04
给模块分配了参数
进入的事件
事件5/9:事件id16#f183:0f04
给模块分配了参数
进入的事件
事件6/9:事件id16#f583:8007
模块中的错误参数
内部错误,进入的事件
3.小弟次用这玩意，怎么感觉不知道怎么用啊，对于不同分辨率的编码器，难道不需要在高速计数模块中设置这些分辨率参数吗，可以调整脉冲计数值吗，比如实际情况是输送线走一米的距离计数60000，我能设置后让他一米计3500个脉冲吗，我个人认为脉冲计数值是不能改变的，要改变的只能是比较值，但是我发现我们公司给别人做的设备，都做了这个传送带减速脉冲值3500，传送带停止值是3550个脉冲，但是现在实际运行情况是还没走到一个工位该减速的地方，计数值就已经有60000多了，没走一点地方就停了，高速计数模块单方向计数调试的时候，究竟需要修改哪些地方，怎么设置，特别是在线调试是怎么样的，那位高人帮忙解答一下我这些疑问，高分送上，非常感谢。附上报错的图片。

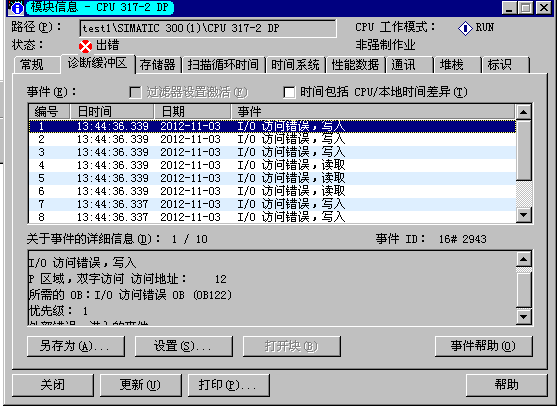

图片说明： 1，cpu报故障说读不到这些地址，但没交叉参考里没有 2，这个是下载了udt1时报错信息，但不知道是什么地方的问题。
佳答案
有两点需要特别注意一下
1、udt是用来创建db块用的，下载程序时无需下载udt，而且也不能下载到cpu中，所以不用再纠结于此

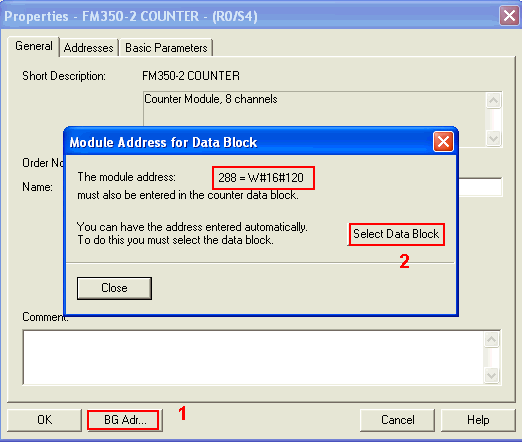

2、根据诊断信息，io访问错误，所以特别注意要给fm350模块分配模块地址和通道地址，如下图所示
可以参考下载中心文档：a0499
